专利号: 2020203716669
申请人: 尹学玲
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

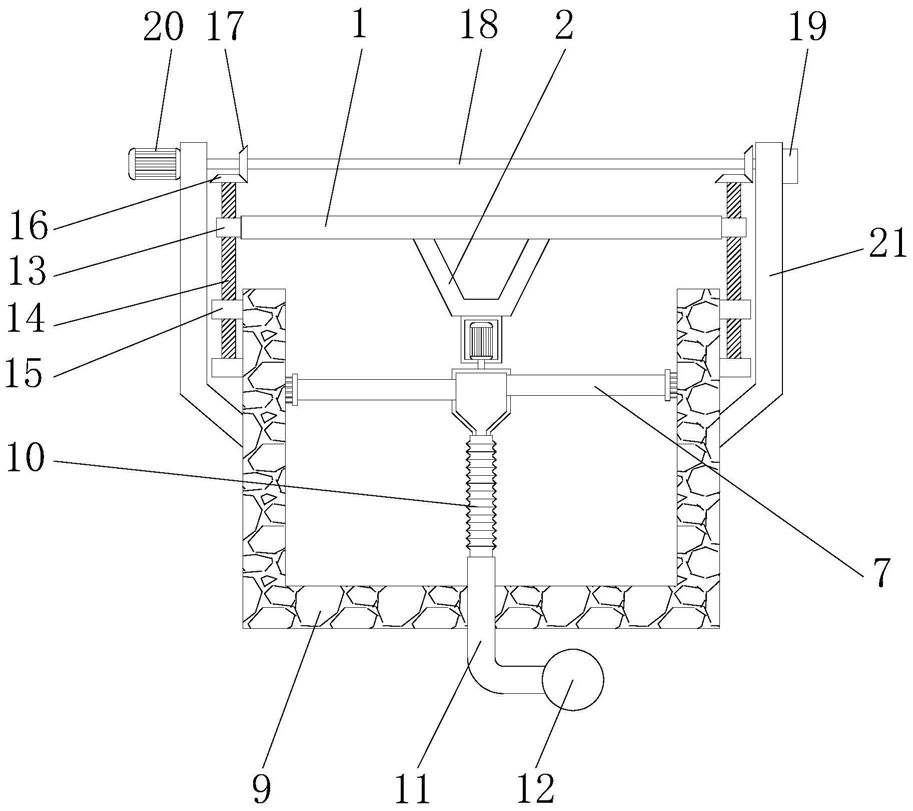

1.一种污水处理水上浮泥刮除机构,包括安装板(1),其特征在于:所述安装板(1)的底部固定有连接架(2),所述连接架(2)的底部固定有电机箱(3),所述电机箱(3)的内部固定有第一电机(4),所述第一电机(4)的输出轴端部与泥筒(5)的顶部固定连接,所述泥筒(5)的侧面上设置有进泥口(6),所述进泥口(6)处固定有刮泥板(7),所述泥筒(5)的底部与第一污泥输送管(10)的一端转动连接,所述第一污泥输送管(10)的另一端与第二污泥输送管(11)的一端固定连接,所述第二污泥输送管(11)的另一端穿过污水池(9)的底面与污泥泵(12)的进口固定连接,所述安装板(1)的端部与螺母座(13)固定连接,所述螺母座(13)活动套设在丝杆(14)上,所述丝杆(14)通过第一轴承座(15)支撑,所述第一轴承座(15)固定在污水池(9)的侧面上,所述丝杆(14)的顶部固定有第一伞齿轮(16),所述第一伞齿轮(16)与第二伞齿轮(17)相啮合,所述第二伞齿轮(17)固定套设在转轴(18)上,所述转轴(18)的一端与第二轴承座(19)转动连接,所述转轴(18)的另一端通过联轴器与第二电机(20)的输出轴固定连接。2.根据权利要求1所述的一种污水处理水上浮泥刮除机构,其特征在于:所述刮泥板(7)设置有三个,三个所述刮泥板(7)沿圆周均匀设置在泥筒(5)的四周,且三个所述刮泥板(7)的高度依次递增。3.根据权利要求1所述的一种污水处理水上浮泥刮除机构,其特征在于:所述刮泥板(7)设置为弧形板,所述刮泥板(7)的横截面形状设置为横向放置的V字形。4.根据权利要求1所述的一种污水处理水上浮泥刮除机构,其特征在于:所述刮泥板(7)的端部固定有毛刷(8),所述毛刷(8)与污水池(9)的内壁抵接。5.根据权利要求1所述的一种污水处理水上浮泥刮除机构,其特征在于:所述第一污泥输送管(10)设置为螺纹管。6.根据权利要求1所述的一种污水处理水上浮泥刮除机构,其特征在于:所述丝杆(14)设置有两个,两个所述丝杆(14)对称设置在安装板(1)的两端。7.根据权利要求1所述的一种污水处理水上浮泥刮除机构,其特征在于:所述第二轴承座(19)和第二电机(20)均通过支架(21)固定,所述支架(21)固定在污水池(9)的侧面上。
