专利号: 2020203734559
申请人: 公丽艳
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-02-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

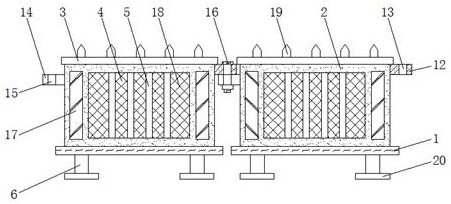

1.市政公路吸声隔离带,包括两个底板(1),其特征在于:每个所述底板(1)的上表面均固定连接有隔离板(2),每个所述隔离板(2)的正面均开设有通孔(4),每个所述底板(1)的底面均固定连接有相对称的支撑腿(6),两个所述隔离板(2)相互靠近的一侧面均固定连接有吸音板(7),每个所述吸音板(7)的底面均与底板(1)的上表面固定连接,两个所述吸音板(7)相互远离的一侧面均开设有等距离排列的通声孔(8),两个所述吸音板(7)之间放置有吸音棉(9),且吸音棉(9)的左右两侧面分别与两个吸音板(7)相互靠近的一侧面相接触,每个所述隔离板(2)的上表面共同固定连接有顶板(3),每个所述隔离板(2)的上表面均开设有卡槽(10),所述顶板(3)的底面固定连接有相对称的卡块(11),每个所述卡块(11)的底面均延伸至每个卡槽(10)的内部;

每个所述隔离板(2)的右侧面均固定连接有第一连接块(12),每个所述第一连接块(12)的底面均开设有第一螺纹孔(13),每个所述隔离板(2)的左侧面均固定连接有第二连接块(14),每个所述第二连接块(14)的底面均开设有第二螺纹孔(15),两个所述隔离板(2)之间设有固定螺栓(16),所述固定螺栓(16)的底端依次贯穿第一螺纹孔(13)和第二螺纹孔(15)并延伸至第二螺纹孔(15)的下方,且固定螺栓(16)的外表面分别与第一螺纹孔(13)的内壁和第二螺纹孔(15)的内壁螺纹连接。

2.根据权利要求1所述的市政公路吸声隔离带,其特征在于:每个所述通孔(4)的内部均设有滤网(18),每个所述滤网(18)的外表面均与每个通孔(4)的内壁固定连接。

3.根据权利要求1所述的市政公路吸声隔离带,其特征在于:每个所述支撑腿(6)的底面均固定连接有底座(20),每个所述底座(20)的底面均开设有安装孔。

4.根据权利要求1所述的市政公路吸声隔离带,其特征在于:每个所述顶板(3)的上表面均固定连接有防攀刺块(19),且防攀刺块(19)呈锥形状。

5.根据权利要求1所述的市政公路吸声隔离带,其特征在于:每个所述隔离板(2)的正面均固定连接有两个反光条(17),且反光条(17)呈矩形状。

6.根据权利要求1所述的市政公路吸声隔离带,其特征在于:每个所述通孔(4)的内部均设有等距离排列的固定杆(5),每个所述固定杆(5)的顶端和每个固定杆(5)的底端均与每个通孔(4)的内壁固定连接。
