专利号: 2020203750119
申请人: 浙江泰好科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

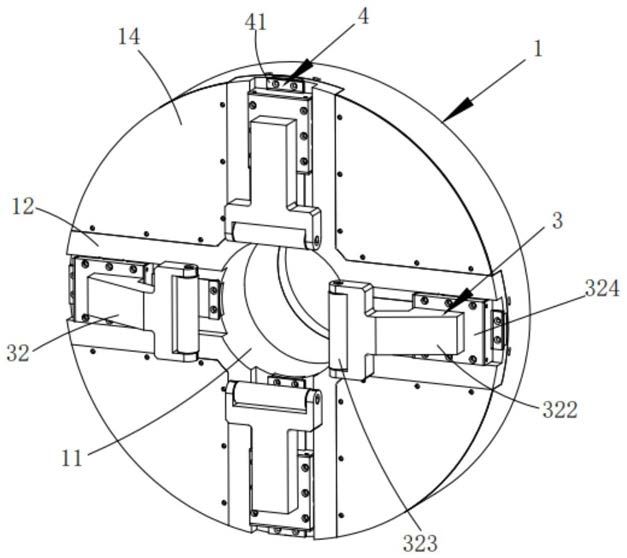

1.一种四爪电动卡盘同步夹持机构,其特征在于,包括:

转动座(1),所述转动座(1)转动安装在外部安装架上;

夹紧装置(3),所述夹紧装置(3)包括夹紧组件(32)及控制组件(33),四个所述夹紧组件(32)圆周阵列在所述转动座(1)上,且所述夹紧组件(32)沿所述转动座(1)经向滑动设置;所述控制组件(33)与所述夹紧组件(32)一一对应设置,其包括齿条(331)、齿轮(332)及电机b(336),所述齿条(331)与所述夹紧组件(32)固定连接;所述齿轮(332)与所述齿条(331)啮合;所述电机b(336)固定在所述转动座(1)上,且其动力轴与所述齿轮(332)同轴固定,且四个该电机b(336)带动四个所述夹紧组件(32)同步移动;以及防尘装置(4),该防尘装置(4)固定在所述转动座(1)上,所述防尘装置(4)与所述控制组件(33)一一对应设置,且所述控制组件(33)与所述防尘装置(4)滑动连接。

2.根据权利要求1所述的一种四爪电动卡盘同步夹持机构,其特征在于,所述转动座(1)包括主轴(11)、安装部(12)及滑动槽(13)及罩壳(14),所述主轴(11)转动安装在外部安装架上,且该主轴(11)中空设置;四个所述安装部(12)圆周阵列分布在所述主轴(11)上,且所述电机b(336)固定在该安装部(12)的侧面;所述滑动槽(13)沿所述主轴(11)经向开设在所述安装部(12)上;所述罩壳(14)设置在相邻两个所述安装部(12)之间。

3.根据权利要求2所述的一种四爪电动卡盘同步夹持机构,其特征在于,所述夹紧组件(32)包括连接块(321)、滑动座(324)、压轴(325)、卡爪(322)及滚轴(323),所述连接块(321)设置在所述滑动槽(13)内,且其可在所述滑动槽(13)内来回移动;所述滑动座(324)与所述连接块(321)固定连接,且该滑动座(324)滑动设置在所述防尘装置(4)上;若干所述压轴(325)转动安装在所述滑动座(324)内部,且所述压轴(325)在所述防尘装置(4)上滚动;所述卡爪(322)与所述滑动座(324)固定连接;所述滚轴(323)转动安装在所述卡爪(322)的自由端。

4.根据权利要求3所述的一种四爪电动卡盘同步夹持机构,其特征在于,所述控制组件(33)还包括滑轨(333)、滑块(334)及安装板(335),一对所述滑轨(333)上下设置在所述安装部(12)的后侧;所述滑块(334)滑动设置在所述滑轨(333)上;所述安装板(335)与所述滑块(334)固定连接,该安装板(335)相对于所述滑动座(324)固定在所述连接块(321)的另一侧,且所述齿条(331)固定在该安装板(335)上。

5.根据权利要求2所述的一种四爪电动卡盘同步夹持机构,其特征在于,所述防尘装置(4)包括防尘板(41)及防尘钢带(42),一对所述防尘板(41)对称设置在所述滑动槽(13)长度方向两端,且该防尘板(41)固定在所述安装部(12)的前侧;所述防尘钢带(42)连接一对所述防尘板(41)。
