专利号: 2020203756280
申请人: 江苏福瑞迪机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

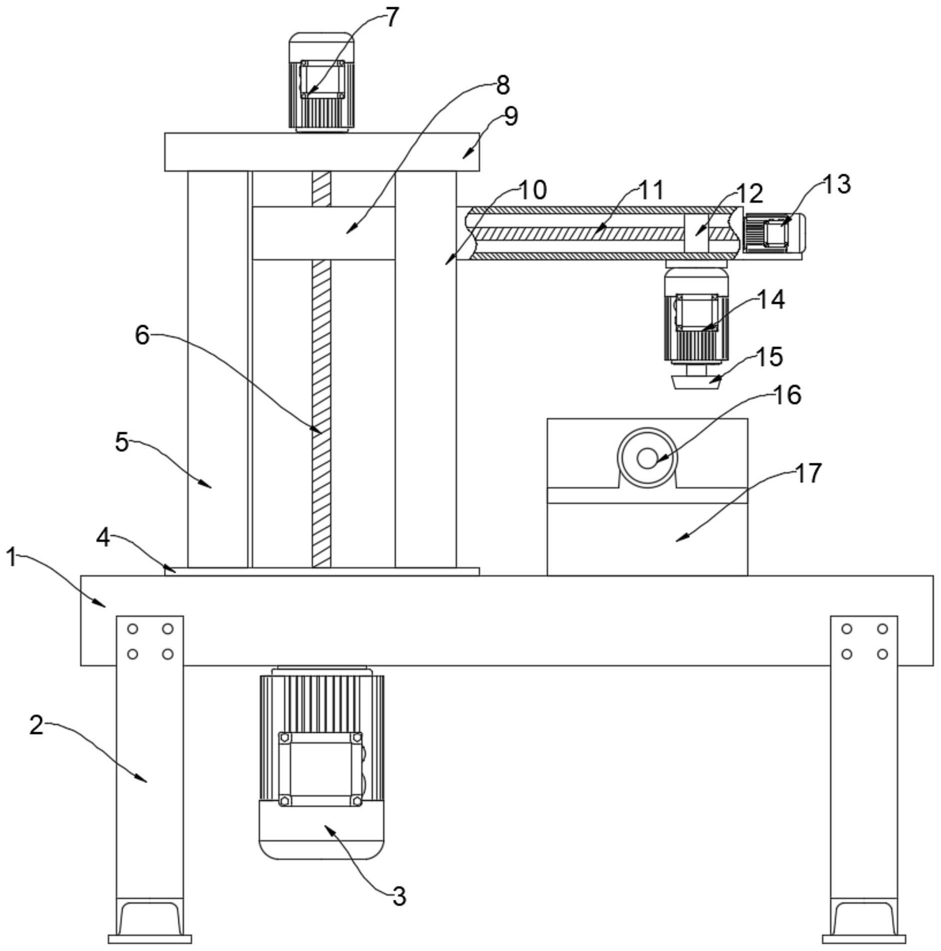

1.一种法兰打磨装置,包括工作台(1),其特征在于:所述工作台(1)下端的一侧安装有转动电机(3),所述转动电机(3)与工作台(1)固定连接,所述转动电机(3)上端的一侧安装有转盘(4),转动电机(3)与工作台(1)固定连接,且转盘(4)嵌入工作台(1)的内部,转盘(4)与工作台(1)转动连接,所述转盘(4)上端的一侧设置有侧支撑配重柱(5),侧支撑配重柱(5)与转盘(4)固定连接,且侧支撑配重柱(5)设置为小半圆柱,所述转盘(4)上端一侧的前后两端均设置有侧支撑连接柱(10),侧支撑连接柱(10)与转盘(4)固定连接,且侧支撑连接柱(10)设置为矩形柱,所述侧支撑配重柱(5)和侧支撑连接柱(10)的上端设置有连接板(9),通过连接板(9)将侧支撑配重柱(5)和侧支撑连接柱(10)固定连接,所述侧支撑配重柱(5)和侧支撑连接柱(10)之间设置有纵向移动杆(8),且纵向移动杆(8)与侧支撑配重柱(5)和侧支撑连接柱(10)滑动连接,所述纵向移动杆(8)的一侧安装有水平向驱动电机(13),所述纵向移动杆(8)内部的一侧安装有水平向丝杆(11),水平向丝杆(11)的两端均与纵向移动杆(8)通过轴承连接,水平向丝杆(11)的一端穿过纵向移动杆(8)与水平向驱动电机(13)通过键槽固定,所述水平向丝杆(11)的外部滑动设置有水平向移动件(12),且水平向移动件(12)截面设置为T型。

2.根据权利要求1所述的一种法兰打磨装置,其特征在于:所述转动电机(3)上端另一侧的前后两端均设置有支撑板(17),支撑板(17)固定连接于工作台(1),所述支撑板(17)的一侧安装有翻转电机(16),所述翻转电机(16)的输出端设置有固定块(18),所述固定块(18)远离翻转电机(16)的一侧安装有电动伸缩杆(19),电动伸缩杆(19)通过固定块(18)与翻转电机(16)的输出端固定连接,所述电动伸缩杆(19)远离固定块(18)的一侧设置有夹持头(20),夹持头(20)与电动伸缩杆(19)固定连接。

3.根据权利要求1所述的一种法兰打磨装置,其特征在于:所述连接板(9)与转盘(4)之间的中间安装有纵向丝杆(6),所述连接板(9)上端的中间安装有纵向驱动电机(7),且纵向丝杆(6)与纵向驱动电机(7)的输出轴通过联轴器固定。

4.根据权利要求2所述的一种法兰打磨装置,其特征在于:所述夹持头(20)的一侧设置有夹持橡胶片(21),且夹持橡胶片(21)设置为弧面,所述夹持橡胶片(21)与夹持头(20)通过缓冲弹簧(22)固定。

5.根据权利要求1所述的一种法兰打磨装置,其特征在于:所述水平向移动件(12)的下端安装有打磨电机(14),所述打磨电机(14)的输出端安装有打磨头(15),打磨头(15)与打磨电机(14)的输出端固定连接。

6.根据权利要求1所述的一种法兰打磨装置,其特征在于:所述工作台(1)的两侧设置有支腿(2),支腿(2)与工作台(1)固定焊接。
