专利号: 2020203836251
申请人: 绍兴富龙轴承有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

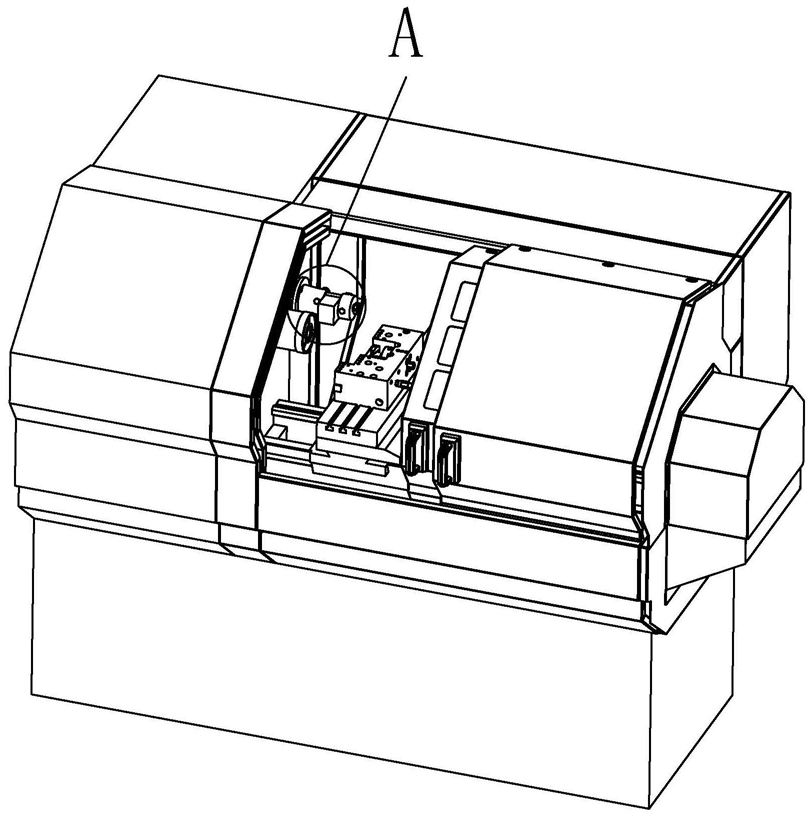

1.一种轴承生产用内圆磨床,包括工作台,所述工作台上固定连接有修整器,其特征在于:所述修整器包括底座(1)、碳化硅砂块(5)和连接套(6),所述底座(1)接近工作台的一侧固定连接有圆盘,所述圆盘沿其厚度方向开设有若干环形阵列的第一螺纹孔(17),所述底座(1)通过第一螺栓(2)与工作台固定连接,所述碳化硅砂块(5)上固定连接有连接柱(4),所述底座(1)和连接套(6)分别套接在连接柱(4)的两端,所述底座(1)远离圆盘的一侧开设有若干环形阵列的第二螺纹孔(11),所述底座(1)通过第二螺栓(3)抵压连接在连接柱(4)的外周壁上,所述底座(1)的内底面上固定连接有连接轴(8),所述连接柱(4)沿其长度方向开设有通孔(13),所述连接轴(8)远离底座(1)的一端固定连接有连接套(6),所述连接套(6)沿其厚度方向开设有若干环形阵列的第三螺纹孔(15),所述连接套(6)通过第三螺栓(7)抵压连接在连接柱(4)的外周壁上。

2.根据权利要求1所述的一种轴承生产用内圆磨床,其特征在于:所述底座(1)的内底面上开设有若干环形阵列的旋转槽(16),所述旋转槽(16)内滑动连接有若干旋转块(12)。

3.根据权利要求2所述的一种轴承生产用内圆磨床,其特征在于:所述旋转槽(16)包括相互连通的第一槽和第二槽,所述第二槽用于连接第一槽和底座(1)外侧,所述第一槽的槽宽大于第二槽的槽宽。

4.根据权利要求3所述的一种轴承生产用内圆磨床,其特征在于:所述旋转块(12)包括横块和竖杆,所述横块与第一槽滑动连接,所述竖杆与第二槽滑动连接。

5.根据权利要求4所述的一种轴承生产用内圆磨床,其特征在于:所述第一槽和第二槽同向,所述第一槽和第二槽的槽宽逐渐递减。

6.根据权利要求1所述的一种轴承生产用内圆磨床,其特征在于:所述连接轴(8)远离底座(1)的一端开设有外螺纹(9),所述连接套(6)上开设有第四螺纹孔(14),所述连接套(6)与连接轴(8)螺纹连接,所述连接套(6)远离连接柱(4)的一侧抵压连接有螺母(10),所述螺母(10)通过外螺纹(9)与连接轴(8)螺纹连接。
