专利号: 2020203996814
申请人: 江苏福瑞迪机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

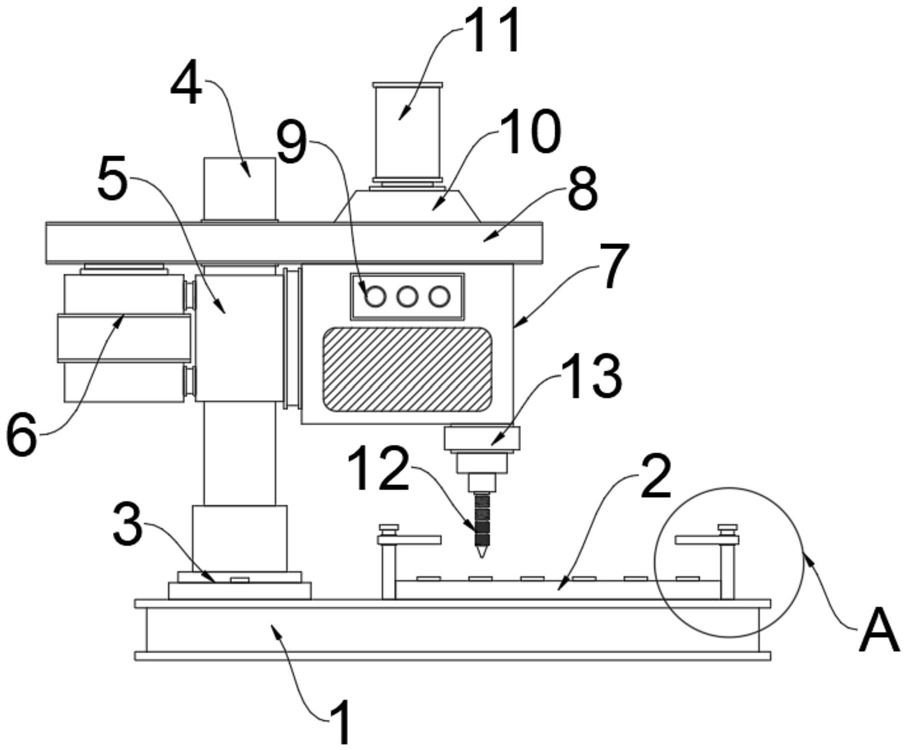

1.一种法兰攻丝设备,包括攻丝台座(1),其特征在于:所述攻丝台座(1)的上方设置有活动基座(3),且活动基座(3)与攻丝台座(1)滑动连接,所述活动基座(3)一侧的攻丝台座(1)顶面上设置有防滑垫板(2),且防滑垫板(2)与攻丝台座(1)组合连接,所述活动基座(3)的上方设置有垂直滑杆(4),且垂直滑杆(4)与活动基座(3)固定连接,所述垂直滑杆(4)的上方设置有电控套筒(5),所述电控套筒(5)上方的垂直滑杆(4)上设置有水平支撑板(8),且水平支撑板(8)和电控套筒(5)均与垂直滑杆(4)滑动连接,所述电控套筒(5)的一侧设置有电源组件(6),所述电源组件(6)与电控套筒(5)为一体结构,且电控套筒(5)的另一侧设置有工作机箱(7),所述工作机箱(7)与电控套筒(5)为一体结构,所述工作机箱(7)的外表面设置有控制按键(9)。

2.根据权利要求1所述的一种法兰攻丝设备,其特征在于:所述水平支撑板(8)的上方设置有注入槽口(10),且注入槽口(10)与工作机箱(7)组合连接,所述注入槽口(10)的上方设置有润滑剂瓶(11),且润滑剂瓶(11)与注入槽口(10)通过内螺纹转动连接。

3.根据权利要求1所述的一种法兰攻丝设备,其特征在于:所述工作机箱(7)的底部设置有驱动轴件(13),且驱动轴件(13)与工作机箱(7)固定连接,所述驱动轴件(13)的下方设置有旋转轴套(14),且旋转轴套(14)与驱动轴件(13)转动连接。

4.根据权利要求3所述的一种法兰攻丝设备,其特征在于:所述旋转轴套(14)的下方设置有丝锥(12),且丝锥(12)与旋转轴套(14)组合连接,所述丝锥(12)的外表面设置有注油孔(15),且丝锥(12)设置为空心结构。

5.根据权利要求1所述的一种法兰攻丝设备,其特征在于:所述防滑垫板(2)的两侧设置有调节丝杆(17),且调节丝杆(17)与攻丝台座(1)转动连接,所述调节丝杆(17)的上方设置有夹板(16),且夹板(16)与调节丝杆(17)滑动连接。
