专利号: 2020204016315
申请人: 泉州市信长机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

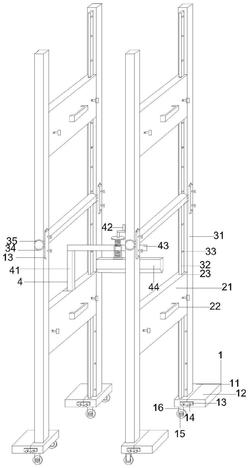

1.一种泡沫砖铺贴切割装置,其特征在于:其结构包括滑动底座(1)、夹板装置(2)、翻折架(3)、切割装置(4);所述滑动底座(1)有四个且均位于翻折架(3)底端,所述切割装置(4)左端连接于夹板装置(2)顶端,所述夹板装置(2)有四个且滑动连接于翻折架(3)。

2.根据权利要求1所述的一种泡沫砖铺贴切割装置,其特征在于:所述滑动底座(1)包括滑动块(11)、支撑块(12)、连接块(13)、限位旋钮(14)、滑动轮(15)、连接杆(16);所述支撑块(12)铰接于所述滑动块(11)右端,所述连接块(13)有复数个且连接于所述滑动底座(1)前端,所述限位旋钮(14)有两个且位于所述连接块(13)前端,所述滑动轮(15)连接于所述连接杆(16)下方,所述滑动轮(15)包括滑轮(151)、转轴(152)、固定块(153)、转块(154)、转钮(155);所述滑轮(151)位于所述滑动轮(15)中间,所述转轴(152)有两个且位于所述滑轮(151)的两端,所述固定块(153)有两个且位于所述转轴(152)的一端,所述转块(154)有两个且位于所述固定块(153)的一端,所述转钮(155)有两个且连接于所述转块(154)的一端。

3.根据权利要求1所述的一种泡沫砖铺贴切割装置,其特征在于:所述夹板装置(2)包括夹板(21)、把手(22)、滑槽(23),所述夹板(21)位于所述夹板装置(2)中间,所述把手(22)位于所述夹板(21)外侧,所述滑槽(23)凹陷于所述夹板(21)前后两端。

4.根据权利要求2所述的一种泡沫砖铺贴切割装置,其特征在于:所述翻折架(3)包括支撑杆(31)、滑道(32)、固定槽(33)、翻槽(34)、转杆(35),所述支撑杆(31)有四个且位于所述翻折架(3)两端,所述滑道(32)位于所述支撑杆(31)一端,所述固定槽(33)有复数个且位于所述滑道(32)一端,所述翻槽(34)有两个位于所述翻折架(3)两端,所述转杆(35)位于所述翻槽(34)内侧,所述连接块(13)连接于所述支撑杆(31)右端。

5.根据权利要求1所述的一种泡沫砖铺贴切割装置,其特征在于:所述切割装置(4)包括连杆(41)、转动杆(42)、横杆(43)、切割刀(44)、连接盘(45)、螺杆(46)、连接条(47),所述连杆(41)底端连接于所述夹板(21)顶端,所述转动杆(42)连接于连接盘(45)顶端,所述横杆(43)左端连接于所述连杆(41)顶端,所述螺杆(46)连接于连接盘(45)底端,所述切割刀(44)连接于所述连接条(47)底端。
