专利号: 2020204027644
申请人: 广东培正学院
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

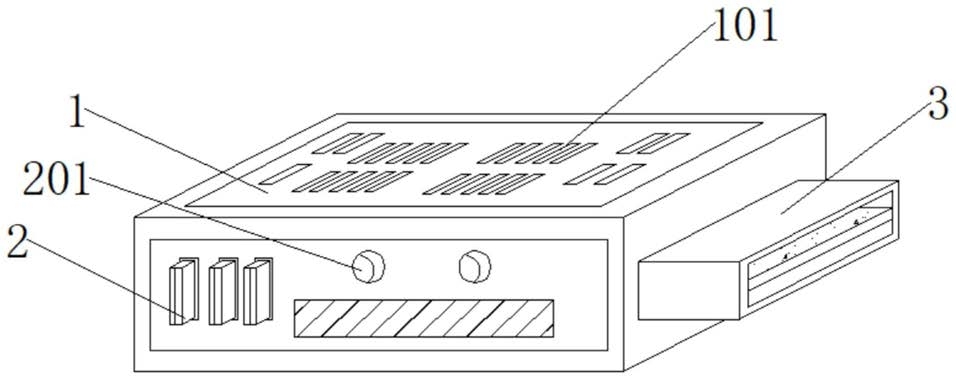

1.一种计算机用嵌入式散热扇,包括装置主体(1)、嵌入板(3)和散热腔(4),其特征在于:所述装置主体(1)的表面一侧固定连接有嵌入板(3),所述嵌入板(3)的内部固定连接有PLC控制器(301),所述PLC控制器(301)的表面一侧固定连接有防尘网(302),所述PLC控制器(301)的顶部固定连接有插槽(303),所述装置主体(1)的顶部内部一侧固定连接有吹尘单元(304),所述装置主体(1)的内部固定连接有散热腔(4),所述散热腔(4)的内部底部固定连接有底盘(401),所述底盘(401)的顶部中间部位嵌入连接有转动轴(404),所述转动轴(404)的表面一侧固定连接有扇叶(402),所述扇叶(402)的顶部固定连接有散热网(403),所述装置主体(1)的表面一侧固定连接有温度感应器(2),所述装置主体(1)的内部一侧固定连接有微电机(5),所述微电机(5)的顶部中间部位固定连接有导电线(502),所述导电线(502)的底部固定连接有走线槽(501)。

2.根据权利要求1所述的一种计算机用嵌入式散热扇,其特征在于:所述散热腔(4)的顶部固定连接有上顶板(8),所述装置主体(1)的表面固定连接有散热孔(101)。

3.根据权利要求1所述的一种计算机用嵌入式散热扇,其特征在于:所述底盘(401)的顶部一侧嵌入连接有吸音棉(6)。

4.根据权利要求1所述的一种计算机用嵌入式散热扇,其特征在于:所述底盘(401)的内部一侧固定连接有除湿剂(7)。

5.根据权利要求1所述的一种计算机用嵌入式散热扇,其特征在于:所述温度感应器(2)的表面一侧固定连接有高温显示器(201)。

6.根据权利要求1所述的一种计算机用嵌入式散热扇,其特征在于:所述散热腔(4)内部底部的底盘(401),底盘(401)顶部中间部位的转动轴(404),转动轴(404)表面一侧的扇叶(402),扇叶(402)顶部的散热网(403)共同组成散热机构。

7.根据权利要求1所述的一种计算机用嵌入式散热扇,其特征在于:所述嵌入板(3)内部的PLC控制器(301),PLC控制器(301)表面一侧的防尘网(302),PLC控制器(301)顶部的插槽(303),装置主体(1)的内部顶部一侧的吹尘单元(304)共同组成除尘清洁机构。
