专利号: 2020204117528
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

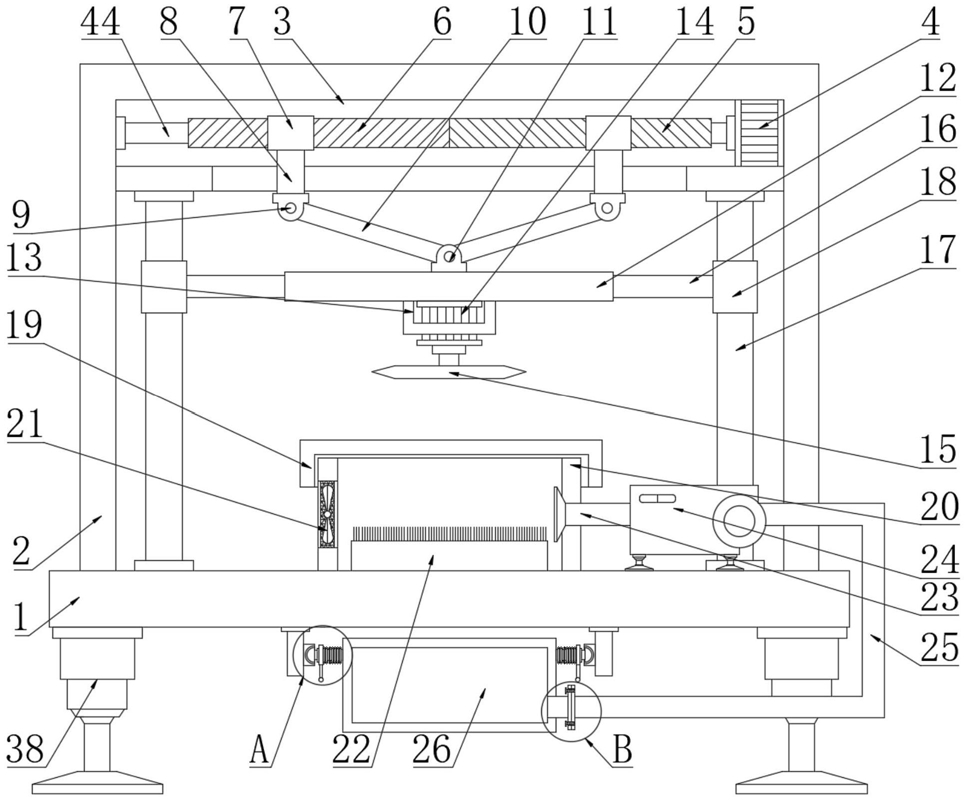

1.清洁杂物抛光机,包括操作台(1),其特征在于:所述操作台(1)上表面固定连接有箱体(2),所述箱体(2)内部设置有工作仓(3),所述工作仓(3)内部固定连接有正反电机(4),所述正反电机(4)的输出轴固定连接有第一螺纹柱(5),所述第一螺纹柱(5)侧面固定连接有第二螺纹柱(6),所述第二螺纹柱(6)的侧面固定连接有转轴(44),所述工作仓(3)内壁固定连接有轴承,所述转轴(44)的另一端穿设在轴承内部,所述第一螺纹柱(5)和第二螺纹柱(6)表面均套接有螺纹帽(7),所述螺纹帽(7)底端固定连接有第一连接块(8),所述工作仓(3)底端开设有活动槽,所述第一连接块(8)穿设在活动槽内部,所述第一连接块(8)底端固定连接有第一连接座(9),所述第一连接座(9)通过销轴活动连接有连接板(10),所述连接板(10)通过销轴活动连接有第二连接座(11),所述第二连接座(11)底端固定连接有安装板(12),所述安装板(12)下表面固定连接有固定架(13),所述固定架(13)内部固定连接有伺服电机(14),所述伺服电机(14)的输出轴固定连接有抛光盘(15),所述操作台(1)表面固定连接有清洁仓(20),所述清洁仓(20)顶端设置有仓盖(19),所述清洁仓(20)侧面镶嵌有防静电离子风机(21),所述清洁仓(20)内部设置有清洁刷(22),所述箱体(2)内部设置有吸尘器(24),所述吸尘器(24)侧面固定连接有第一导管(23),所述第一导管(23)的另一端穿设在清洁仓(20)侧面。

2.根据权利要求1所述的清洁杂物抛光机,其特征在于:所述操作台(1)下表面固定连接有固定板(31),所述固定板(31)侧面固定连接有卡槽(32),所述卡槽(32)内部卡接有卡块(33),所述卡块(33)的侧面固定连接有挡板(34),所述挡板(34)底端固定连接有把手(35),所述挡板(34)的侧面固定连接有伸缩杆(37),所述伸缩杆(37)表面套接有弹簧(36),所述伸缩杆(37)的另一端固定连接有收纳仓(26),所述收纳仓(26)侧面设置有第二法兰盘(28)。

3.根据权利要求2所述的清洁杂物抛光机,其特征在于:所述第二法兰盘(28)的侧面设置有第一法兰盘(27),所述吸尘器(24)的侧面固定连接有第二导管(25),所述第二导管(25)的另一端固定连接在第一法兰盘(27)另一侧,所述第一法兰盘(27)和第二法兰盘(28)表面均开设有螺纹孔(29),所述螺纹孔(29)内部穿设有固定螺栓(30)。

4.根据权利要求1所述的清洁杂物抛光机,其特征在于:所述第一螺纹柱(5)和第二螺纹柱(6)表面开设的螺纹方向相反,所述箱体(2)内部固定连接有滑杆(17),所述滑杆(17)共有两个,且对称排列在箱体(2)内部,所述滑杆(17)表面套接有滑套(18),所述滑套(18)侧面固定连接有第二连接块(16),所述第二连接块(16)的另一端固定连接在安装板(12)侧面。

5.根据权利要求1所述的清洁杂物抛光机,其特征在于:所述箱体(2)表面固定连接有合页(40),所述箱体(2)通过合页(40)活动连接有箱门(41),所述箱门(41)表面镶嵌有观察窗(42),所述观察窗(42)为透明材料制成,所述箱门(41)表面固定连接有锁扣(43),所述锁扣(43)的另一端固定连接在箱体(2)表面。

6.根据权利要求1所述的清洁杂物抛光机,其特征在于:所述操作台(1)下表面固定连接有支撑腿(38),所述支撑腿(38)共有四个,且呈矩形排列在操作台(1)下表面,所述操作台(1)表面固定连接有控制开关(39),所述控制开关(39)内部设置有微处理器。
