专利号: 2020204134063
申请人: 无锡文教印务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

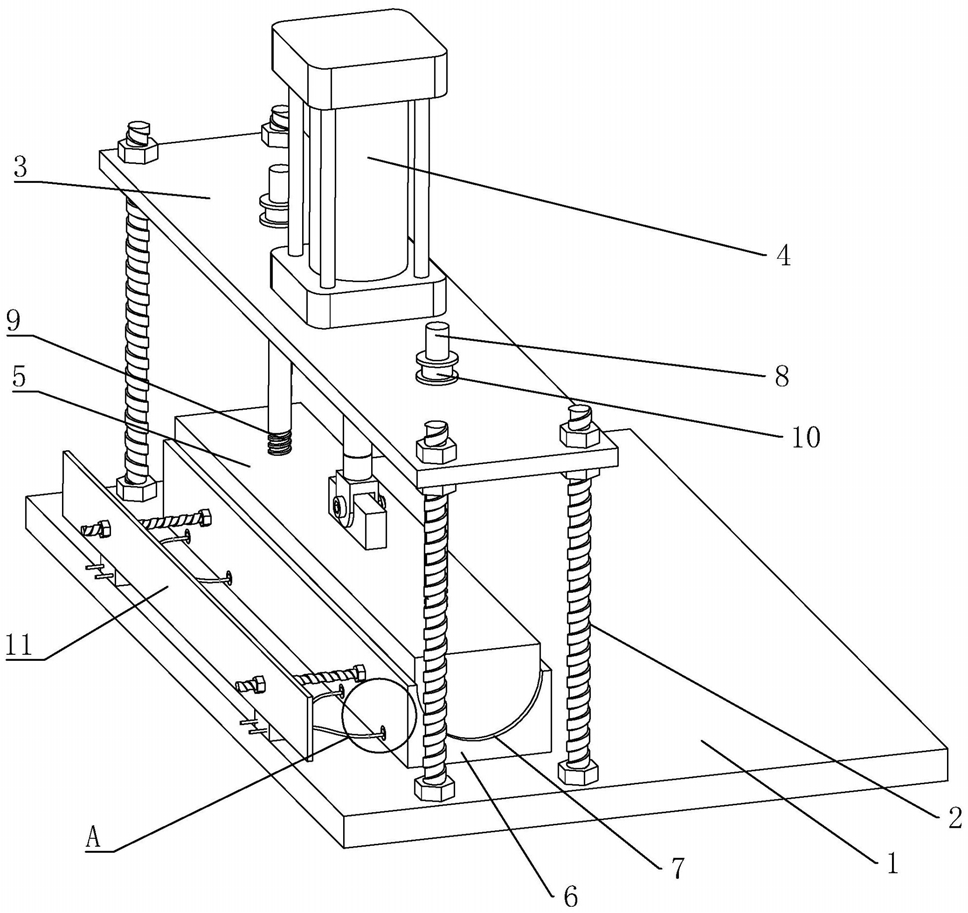

1.一种包装盒曲面贴标压紧装置,包括工作台(1),所述工作台(1)水平设置,其特征在于:所述工作台(1)上固定连接有多根竖直设置的固定杆(2),所述工作台(1)上设有放置板(3),所述放置板(3)水平设置,所述放置板(3)穿过固定杆(2)与固定杆(2)可拆卸连接,所述放置板(3)上设有竖直设置的升降气缸(4),所述升降气缸(4)的伸缩杆上设有压紧块(5),所述工作台(1)上设有放置块(6),所述放置块(6)位于压紧块(5)的正下方,所述放置块(6)的顶端上开设有圆弧槽(7),包装盒的曲面位于圆弧槽(7)内并与圆弧槽(7)内部贴紧,所述压紧块(5)朝向圆弧槽(7)一侧端面设为与圆弧槽(7)相配的圆弧面。

2.根据权利要求1所述的包装盒曲面贴标压紧装置,其特征在于:所述升降气缸(4)的伸缩杆与压紧块(5)可拆卸连接。

3.根据权利要求1所述的包装盒曲面贴标压紧装置,其特征在于:所述压紧块(5)朝向放置板(3)一侧端面上设有两根竖直设置的导向杆(8),两根所述导向杆(8)关于升降气缸(4)对称设置,两根所述导向杆(8)均穿过放置板(3)与放置板(3)滑动连接。

4.根据权利要求3所述的包装盒曲面贴标压紧装置,其特征在于:所述导向杆(8)朝向压紧块(5)一端上设有螺纹段(9),所述导向杆(8)朝向压紧块(5)一端与压紧块(5)螺纹连接。

5.根据权利要求3所述的包装盒曲面贴标压紧装置,其特征在于:所述放置板(3)上位于导向杆(8)处均固定连接有轴套( 10),所述导向杆(8)穿过轴套( 10)与轴套( 10)滑动连接,所述导向杆(8)与轴套( 10)内壁抵触。

6.根据权利要求1所述的包装盒曲面贴标压紧装置,其特征在于:所述放置块(6)的底端端面上设有多个定位柱(14),所述工作台(1)上开设有多个与定位柱(14)相配的定位孔(15),多个所述定位柱(14)一一对应滑动设置在定位孔(15)内并与定位孔(15)内壁抵触。

7.根据权利要求1所述的包装盒曲面贴标压紧装置,其特征在于:所述放置块(6)的侧壁上可拆卸连接有放置架( 11)。

8.根据权利要求1所述的包装盒曲面贴标压紧装置,其特征在于:所述放置块(6)的侧壁上开设有多个加热孔(12),多个所述加热孔(12)内均放置有加热棒(13),所述加热棒(13)电性连接。
