专利号: 2020204134839
申请人: 无锡文教印务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种酒盒标签压紧装置,包括底座(5),其特征在于:所述底座(5)上设有用于放置酒盒(1)的放置座(6),所述底座(5)的一个竖直侧壁上设有安装杆(7),所述安装杆(7)竖直设置,所述安装杆(7)靠近放置座(6)的表面设有连接板一(8),所述连接板一(8)远离安装杆(7)的一端设有气缸一(9),所述气缸一(9)竖直设置,所述气缸一(9)的伸缩杆竖直向上,所述气缸一(9)的伸缩杆的端部拆卸连接有连接板二(10),所述连接板二(10)水平设置,所述连接板二(10)远离气缸的伸缩杆的一端固定连接有挤压板(11),所述挤压板(11)竖直向下设置,所述挤压板(11)与连接板一(8)平行,所述挤压板(11)背离连接板一(8)的竖直面的底端设有连接板三(12),所述连接板三(12)靠近挤压板(11)的表面设有气缸二(13),所述气缸二(13)水平设置,所述气缸二(13)的伸缩杆朝向挤压板(11),所述气缸二(13)的伸缩杆的端部连接有挤压圆板(14)。

2.根据权利要求1所述的酒盒标签压紧装置,其特征在于:所述底座(5)的上表面设有轴承座(15),所述放置座(6)的下表面固定连接有转轴(16),所述转轴(16)竖直设置,所述转轴(16)通过轴承座(15)与底座(5)转动连接。

3.根据权利要求2所述的酒盒标签压紧装置,其特征在于:所述底座(5)的上表面设有锁紧组件(17),所述锁紧组件(17)包括设置在底座(5)上表面的支撑筒(171)、设置在支撑筒(171)内的弹簧(172)、设置在支撑筒(171)内的锁紧球(173)、设置在放置座(6)下表面的锁紧槽(174),所述支撑筒(171)竖直设置且顶端开口,所述弹簧(172)竖直设置,所述弹簧(172)的底端与支撑筒(171)的内底面固定连接,所述弹簧(172)的顶端与锁紧球(173)固定连接,所述锁紧球(173)与支撑筒(171)的内壁抵触,所述支撑筒(171)的顶端开口的直径小于锁紧球(173)的直径,所述锁紧球(173)的一部分从支撑筒(171)的顶端开口内露出,所述弹簧(172)的自然长度大于支撑筒(171)的长度,所述锁紧槽(174)设有两个,两个所述锁紧槽(174)分别位于放置座(6)下表面的两端,所述锁紧球(173)位于支撑筒(171)。

4.根据权利要求1所述的酒盒标签压紧装置,其特征在于:所述连接板一(8)面向挤压板(11)的表面设有滑轨(18),所述滑轨(18)竖直设置,所述挤压板(11)面向连接板一(8)的表面固定连接有滑块(19),所述滑块(19)与滑轨(18)配合使用。

5.根据权利要求1所述的酒盒标签压紧装置,其特征在于:所述气缸一(9)上固定连接有安装板(20),所述安装板(20)通过螺栓与连接板一(8)拆卸连接。

6.根据权利要求1所述的酒盒标签压紧装置,其特征在于:所述连接板二(10)的下表面设有保护层(21)。

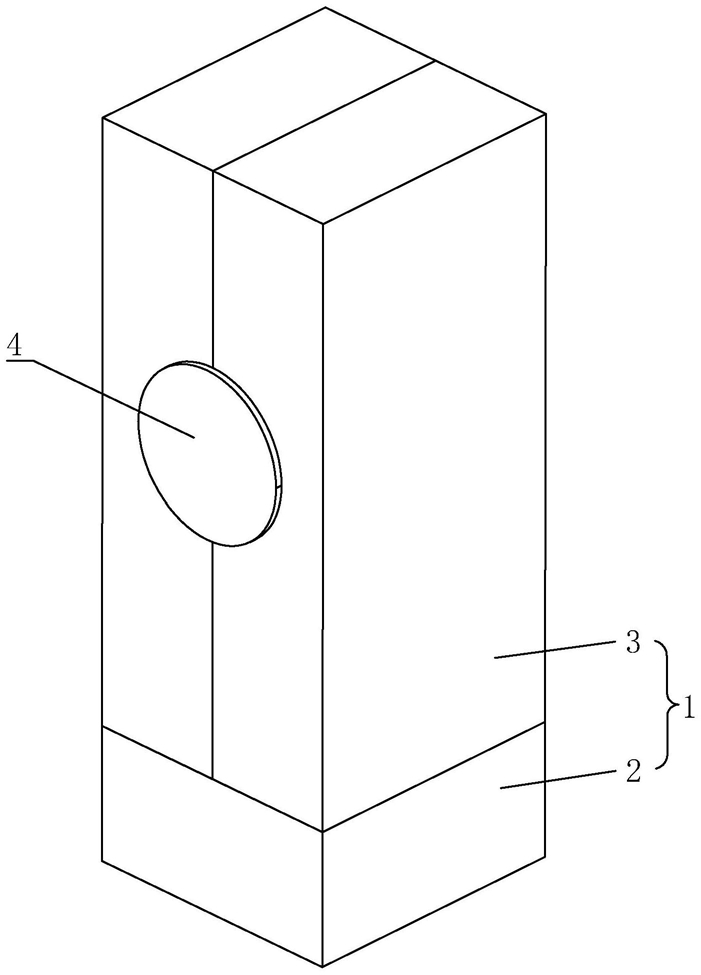

7.根据权利要求1所述的酒盒标签压紧装置,其特征在于:所述挤压圆板(14)背离气缸二(13)的表面设有弹性挤压层(22),所述弹性挤压层(22)的竖直截面为半圆,所述弹性挤压层(22)的位置与标签(4)和转动壳(3)贴合的位置相对应。
