专利号: 202020422477X
申请人: 苗化英
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

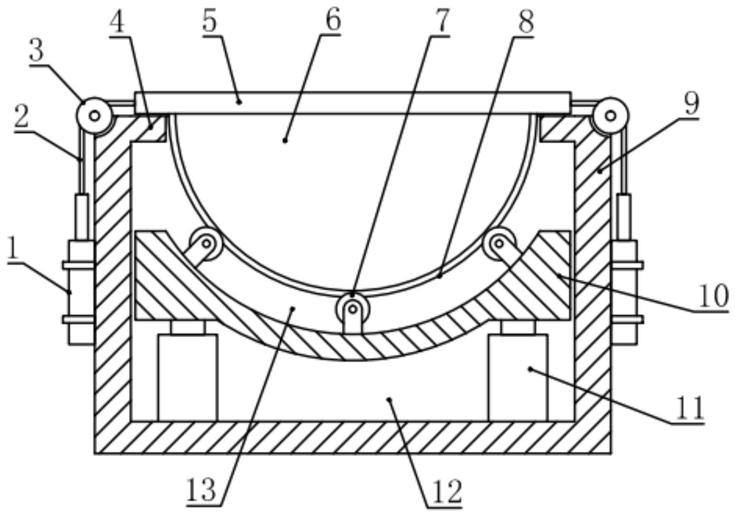

1.一种车辆倾翻试验检测装置,包括载重平台(5)和基座(9),其特征在于:所述基座(9)的内侧开设有安装腔(12),安装腔(12)内配合滑动设有支撑座(10);

所述支撑座(10)的下侧安装有多个第二伸缩缸(11),第二伸缩缸(11)的下端固定于安装腔(12)的底部;

所述支撑座(10)的顶部设有弧形凹槽(13),弧形凹槽(13)内壁上安装有多组支撑组件,多组所述支撑组件的上侧配合滑动安装有半圆支撑筒(6),所述半圆支撑筒(6)的上侧安装固定有载重平台(5);

所述基座(9)上还安装有用于带动载重平台(5)倾斜的倾斜组件。

2.根据权利要求1所述的车辆倾翻试验检测装置,其特征在于,所述支撑组件包括有于弧形凹槽(13)槽壁上均匀分布设置的多个支撑轮(7);

所述半圆支撑筒(6)的下侧设有与支撑轮(7)相配合卡位的凸棱(8)。

3.根据权利要求1或2所述的车辆倾翻试验检测装置,其特征在于,所述安装腔(12)的左右两侧顶部分别安装有一个用于对所述载重平台(5)限位支撑的支撑突出部(4),两个所述支撑突出部(4)之间的距离小于载重平台(5)的宽度,半圆支撑筒(6)的直径小于两个所述支撑突出部(4)之间的距离。

4.根据权利要求3所述的车辆倾翻试验检测装置,其特征在于,所述载重平台(5)的顶部开设有四个车轮槽(14),车轮槽(14)为中部弧形下凹结构,车轮槽(14)的俯视投影为矩形状。

5.根据权利要求3所述的车辆倾翻试验检测装置,其特征在于,所述倾斜组件包括有第一伸缩缸(1)、钢丝绳(2)和支撑导向轮(3);

所述基座(9)的左右两侧分别安装固定有一个第一伸缩缸(1),基座(9)左侧的第一伸缩缸(1)的活塞杆通过钢丝绳(2)与载重平台(5)的左侧边连接固定,基座(9)右侧的第一伸缩缸(1)的活塞杆通过钢丝绳(2)与载重平台(5)的右侧边连接固定;

所述基座(9)的左右两侧顶部还分别安装固定有一个与钢丝绳(2)相配合的支撑导向轮(3)。
