专利号: 2020204238359
申请人: 沧州大元电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

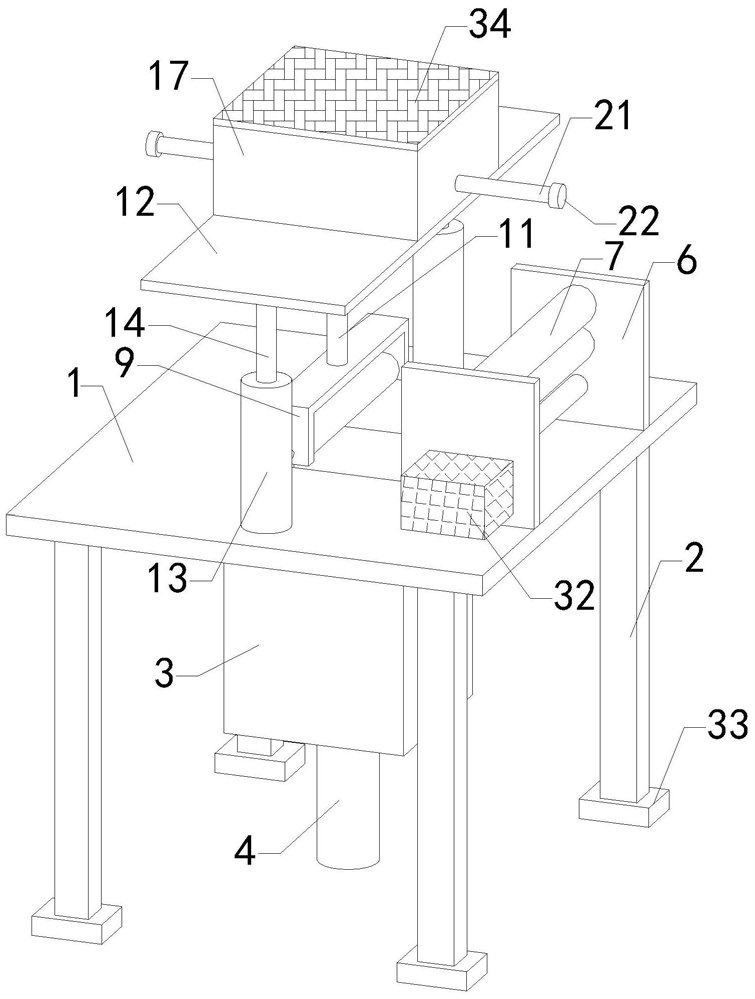

1.一种薄膜开关面板生产用覆膜机,其特征在于,包括工作台(1)、多组支腿(2)、存放管(3)、第一气缸(4)、第一伸缩杆(5)、两组定位板(6)、两组限位辊(7)、下压辊(8)、固定架(9)、两组固定轴(10)、连接杆(11)、升降板(12)、两组第二气缸(13)、两组第二伸缩杆(14)、第一电机(15)、第一减速机(16)、保护壳(17)、传动轴(18)、旋转齿轮(19)、齿条(20)、两组限位杆(21)和两组限位块(22),所述多组支腿(2)均安装在工作台(1)底部,并在工作台(1)上设置有定位孔,所述存放管(3)顶端安装在定位孔处,并且存放管(3)底部封闭,所述第一气缸(4)顶端穿过存放管(3)底部并与存放管(3)固定连接,所述第一伸缩杆(5)安装在第一气缸(4)输出端处,并在第一伸缩杆(5)顶部设置有托板(23),所述托板(23)位于存放管(3)中,所述两组定位板(6)均安装在工作台(1)顶部右半区域,所述两组限位辊(7)两端分别与两组定位板(6)连接,所述两组第二气缸(13)均安装在工作台(1)顶部,所述两组第二伸缩杆(14)两端分别与两组第二气缸(13)输出端和升降板(12)连接,所述升降板(12)上设置有移动孔,所述连接杆(11)顶端穿过移动孔并与齿条(20)连接,所述齿条(20)左右两端分别与两组限位杆(21)连接,所述保护壳(17)安装在升降板(12)顶部,并在保护壳(17)左侧壁和右侧壁上分别设置有两组限位孔,所述两组限位杆(21)分别穿过两组限位孔并分别与两组限位块(22)连接,所述第一电机(15)安装在第一减速机(16)输入端处,所述第一减速机(16)安装在保护壳(17)内后侧壁上,所述传动轴(18)两端分别与第一减速机(16)输出端和旋转齿轮(19)连接,所述旋转齿轮(19)与齿条(20)啮合,所述连接杆(11)底端与固定架(9)连接,所述固定架(9)上设置有两组通孔,所述两组固定轴(10)分别穿过两组通孔并分别与下压辊(8)前后两端连接。

2.根据权利要求1所述的一种薄膜开关面板生产用覆膜机,其特征在于,还包括卷轴(24)、第二电机(25)、第二减速机(26)和驱动轴(27),所述两组定位板(6)上分别设置有两组定位孔,所述卷轴(24)位于两组定位板(6)之间,并在卷轴(24)后侧壁上设置有定位轴(28),所述驱动轴(27)安装在卷轴(24)前端,所述定位轴(28)和驱动轴(27)分别穿过两组定位孔,并在定位轴(28)和驱动轴(27)与两组定位孔内壁之间分别设置有两组滚珠轴承(29),所述第二电机(25)安装在第二减速机(26)输入端处,所述第二减速机(26)安装在位于前侧的定位板(6)前侧壁上,所述驱动轴(27)与第二减速机(26)输出端连接。

3.根据权利要求2所述的一种薄膜开关面板生产用覆膜机,其特征在于,还包括多组钢珠(30),所述两组限位孔和两组通孔内壁上分别设置有多组弧形槽,所述多组钢珠(30)分别位于多组弧形槽中,并且多组钢珠(30)分别与两组限位杆(21)和两组固定轴(10)外壁接触。

4.根据权利要求3所述的一种薄膜开关面板生产用覆膜机,其特征在于,还包括保护垫(31),所述保护垫(31)安装在存放管(3)内壁上。

5.根据权利要求4所述的一种薄膜开关面板生产用覆膜机,其特征在于,还包括防护罩(32),所述防护罩(32)安装在位于前侧的定位板(6)前侧壁上,所述第二电机(25)和第二减速机(26)均位于防护罩(32)中。

6.根据权利要求5所述的一种薄膜开关面板生产用覆膜机,其特征在于,还包括多组防滑座(33),所述多组防滑座(33)分别安装在多组支腿(2)底端。

7.根据权利要求6所述的一种薄膜开关面板生产用覆膜机,其特征在于,所述保护壳(17)顶部设置有多组散热孔,并在保护壳(17)顶部设置有防尘网(34)。

8.根据权利要求7所述的一种薄膜开关面板生产用覆膜机,其特征在于,还包括防滑垫(35),所述防滑垫(35)包裹安装在下压辊(8)外壁上。
