专利号: 2020204283458
申请人: 常州有信环保技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

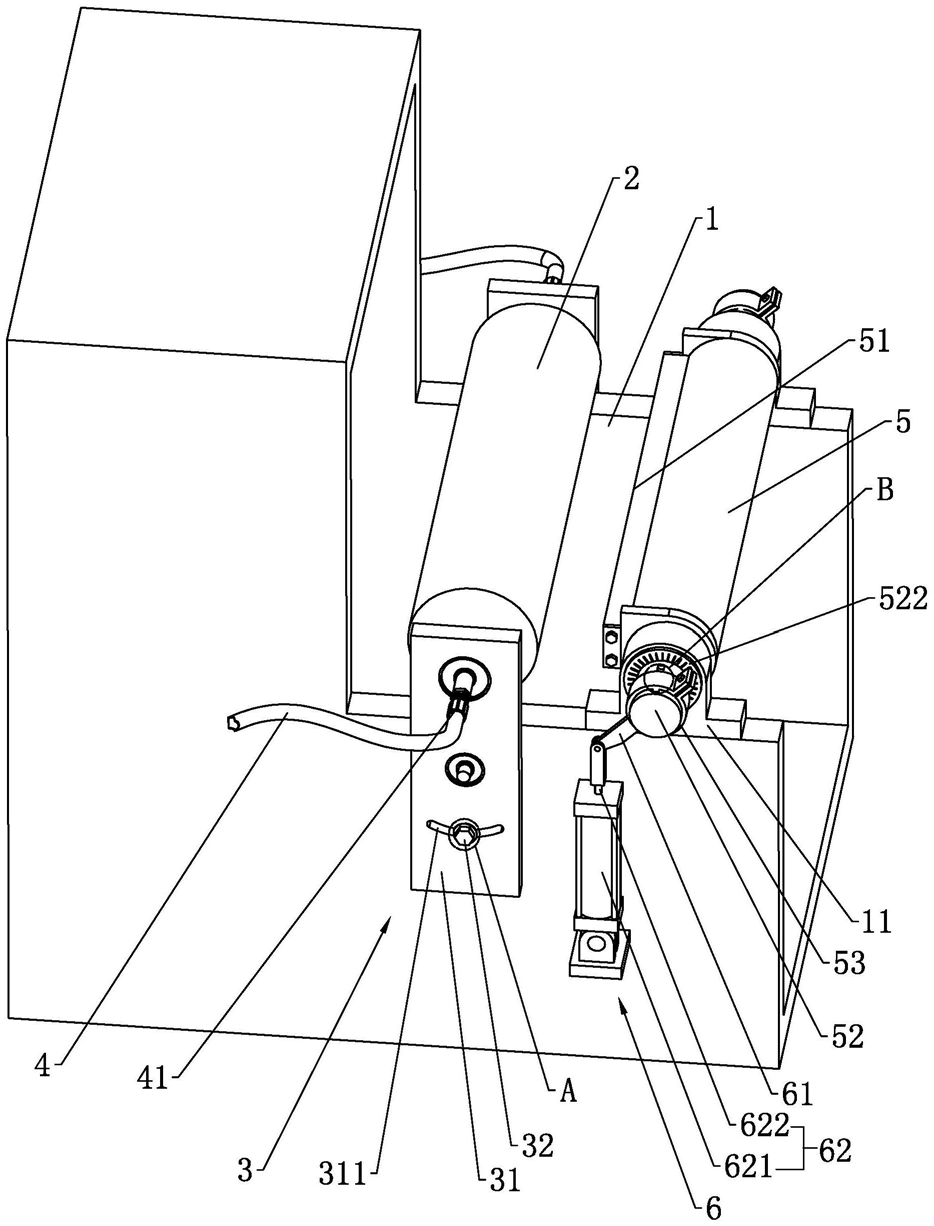

1.一种织物表面烧毛机,包括机架(1),其特征在于:所述机架(1)安装有传输辊(2)和烧毛辊(5),所述烧毛辊(5)设有火口(51),所述机架(1)固定安装有支座(11),所述烧毛辊(5)的端部同轴固定有转轴(52),所述转轴(52)转动穿设于所述支座(11),所述转轴(52)连接有转动机构(6),所述转动机构(6)包括固定连接于所述转轴(52)的连接杆(61)与驱动所述连接杆(61)绕着所述转轴(52)转动的驱动件,所述驱动件安装于所述机架(1)。

2.根据权利要求1所述的一种织物表面烧毛机,其特征在于:所述驱动件为气缸(62),所述气缸(62)包括缸体(621)与输出轴(622),所述缸体(621)铰接于所述机架(1),所述输出轴(622)的端部与所述连接杆(61)铰接。

3.根据权利要求1所述的一种织物表面烧毛机,其特征在于:所述连接杆(61)与所述转轴(52)的连接处设有抱箍(53),所述抱箍(53)固定套设于所述转轴(52),所述连接杆(61)的端部与所述抱箍(53)的外壁固定连接,所述转轴(52)的外壁沿轴向开设有键槽(521),所述抱箍(53)的内壁设有凸起(531),所述凸起(531)嵌套于所述键槽(521)。

4.根据权利要求1所述的一种织物表面烧毛机,其特征在于:所述转轴(52)同轴转动套设有刻度盘(522),所述刻度盘(522)固定安装于所述支座(11)。

5.根据权利要求1所述的一种织物表面烧毛机,其特征在于:所述机架(1)设有用于调节所述传输辊(2)与所述烧毛辊(5)之间距离的调节组件(3),所述调节组件(3)包括转动安装于所述机架(1)的支撑板(31),所述传输辊(2)的端部转动连接于所述支撑板(31)。

6.根据权利要求5所述的一种织物表面烧毛机,其特征在于:所述支撑板(31)的端面开设有弧形的滑移孔(311),且弧形以所述支撑板(31)与所述机架(1)的连接点为圆心,所述滑移孔(311)穿设有螺栓(32),所述螺栓(32)螺纹连接于所述机架(1)。

7.根据权利要求6所述的一种织物表面烧毛机,其特征在于:所述螺栓(32)包括杆体与头部(322),所述杆体穿设于所述滑移孔(311),所述杆体螺纹连接于所述机架(1),所述头部(322)位于所述支撑板(31)远离所述机架(1)的一侧。

8.根据权利要求7所述的一种织物表面烧毛机,其特征在于:所述头部(322)与所述支撑板(31)的侧壁之间设有垫片(33),所述垫片(33)套设于所述杆体。

9.根据权利要求1所述的一种织物表面烧毛机,其特征在于:所述传输辊(2)中空,所述传输辊(2)的端部连接有冷却管(4)。
