专利号: 2020204294541
申请人: 段钧元
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

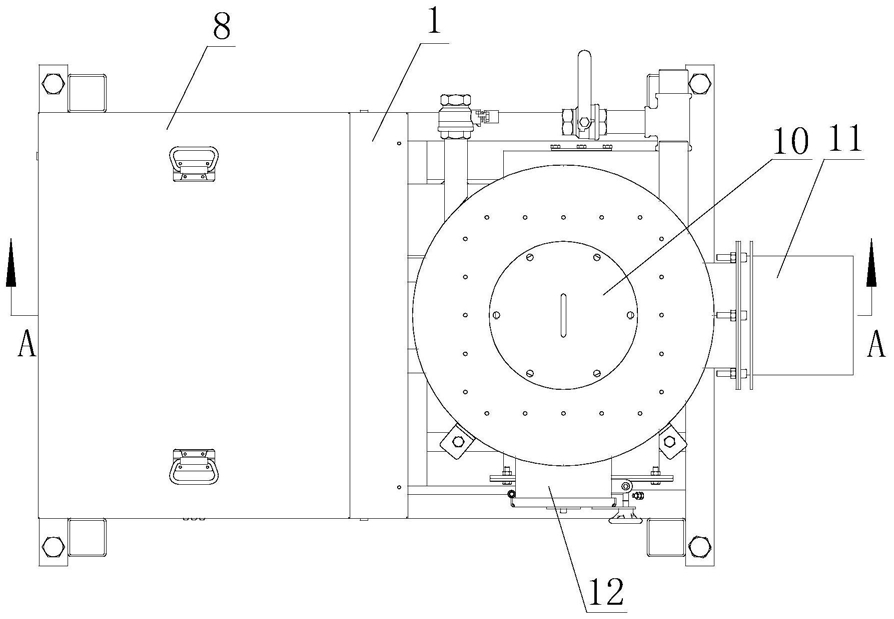

1.一种滚筒式空心螺旋叶片炉桥生物质颗粒燃烧机,包括机箱(1),其特征在于:所述机箱(1)的内腔加装有鼓风机(2)、风箱(3)、炉膛(4)以及进料管(5),鼓风机(2)固定安装在机箱(1)的内侧下端,且风箱(3)的进风端与鼓风机(2)的出风口固定密封连接;所述炉膛(4)固定加装在于鼓风机(2)外侧的机架上,炉膛(4)内水平布置有叶片炉桥(6),鼓风机(2)的出风端加装有点火器(7),点火器(7)位于叶片炉桥(6)侧端的炉膛(4)侧壁上;所述进料管(5)安装在鼓风机(2)上端的机箱(1)内腔中,进料管(5)的进口端固定安装有料斗(8),进料管(5)的出口端与炉膛(4)的上端内壁相连;所述炉膛(4)的内壁开设有上喷火口(9),并在上喷火口(9)的上端加装喷火口盖(10),与所述进料管(5)相对一端的炉膛(4)内壁上开设有前喷火口(11);所述叶片炉桥(6)的底端的机箱(1)上开设有排渣口(12)。2.根据权利要求1所述的一种滚筒式空心螺旋叶片炉桥生物质颗粒燃烧机,其特征在于:所述叶片炉桥(6)中心设置有炉桥支轴(13),在炉桥支轴(13)输出端安装有排渣链条(14),排渣链条(14)一端安装有减速器(15)及排渣电机(16)。3.根据权利要求1所述的一种滚筒式空心螺旋叶片炉桥生物质颗粒燃烧机,其特征在于:所述炉膛(4)内壁正上端开设有上喷火口(9),并在进料管(5)相对一端的炉膛(4)内壁上开设有前喷火口(11),喷火口盖(10)安装在前喷火口(11)上,火苗为上喷;安装在上喷火口(9)上,火苗为前喷。4.根据权利要求1所述的一种滚筒式空心螺旋叶片炉桥生物质颗粒燃烧机,其特征在于:所述机箱(1)的上端安装有检修门(17),检修门(17)的前端安装有观火孔。
