专利号: 2020204315336
申请人: 安庆盛华纸质包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

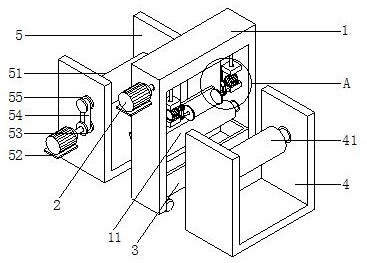

1.一种淋膜纸的切边装置,包括有第一机架(1)和设置在第一机架(1)内的切边机构(2),其特征在于:所述切边机构(2)包括有设置在所述第一机架(1)一侧顶部呈水平设置的正反电机(21),所述正反电机(21)的输出端延伸至所述第一机架(1)顶端内连接有正反丝杠(211),所述正反丝杠(211)的一端贯穿连接有两个安装座(22),两个所述安装座(22)的底端共同贯穿滑动连接有导向杆(212),所述导向杆(212)的两端均焊接在所述第一机架(1)顶部内两端,且两个所述安装座(22)的底部一侧均焊接有延伸板(221),两个所述延伸板(221)的顶端均设置有呈垂直设置的液压缸(23),两个所述液压缸(23)的输出端均贯穿对应所述延伸板(221)后连接有液压伸缩杆(231),两个所述液压伸缩杆(231)的底端均连接有升降台(24),两个所述升降台(24)的顶端均设置有呈水平设置的第一驱动电机(25),两个所述第一驱动电机(25)的输出端呈对立设置,两个所述第一驱动电机(25)的输出端均设有切刀(29)。

2.根据权利要求1所述的一种淋膜纸的切边装置,其特征在于:两个所述第一驱动电机(25)的输出端均连接第一主动轮(26),两个所述第一主动轮(26)的底端均连接有第一皮带(27),两个所述第一皮带(27)远离对应所述第一主动轮(26)的一端均转动连接有第一从动轮(28),两个所述第一从动轮(28)相向的一侧中心处均通过转轴与对应所述切刀(29)转动连接。

3.根据权利要求1所述的一种淋膜纸的切边装置,其特征在于:两个所述切刀(29)的底部设有切割辊(11),所述切割辊(11)的两端均通过转轴与所述第一机架(1)的两侧内壁转动连接。

4.根据权利要求3所述的一种淋膜纸的切边装置,其特征在于:所述切割辊(11)的底部设有废料收集机构(3),所述废料收集机构(3)包括有收集箱(31),所述收集箱(31)的一侧转动连接有盖板(32),且所述收集箱(31)底部的四个顶角处逐一连接有万向轮(34)。

5.根据权利要求4所述的一种淋膜纸的切边装置,其特征在于:所述收集箱(31)的一侧设有推把(33)。

6.根据权利要求3所述的一种淋膜纸的切边装置,其特征在于:所述第一机架(1)的一侧设有第二机架(4),所述第二机架(4)的两侧内壁上通过转轴转动连接有放卷辊(41)。

7.根据权利要求6所述的一种淋膜纸的切边装置,其特征在于:所述第一机架(1)远离所述第二机架(4)的一侧设有第三机架(5),所述第三机架(5)一侧底部设置有呈水平设置的第二驱动电机(52),所述第二驱动电机(52)的输出端连接有第二主动轮(53),所述第二主动轮(53)的顶端连接有第二皮带(54),所述第二皮带(54)的顶端转动连接有第二从动轮(55),所述第二从动轮(55)靠近所述第三机架(5)的一侧通过转轴延伸至所述第三机架(5)内转动连接有收卷辊(51)。

8.根据权利要求7所述的一种淋膜纸的切边装置,其特征在于:所述收卷辊(51)和所述放卷辊(41)的垂直高度相同,且所述切割辊(11)的垂直高度大于所述收卷辊(51)与所述放卷辊(41)的垂直高度。
