专利号: 2020204374300
申请人: 绍兴新美包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

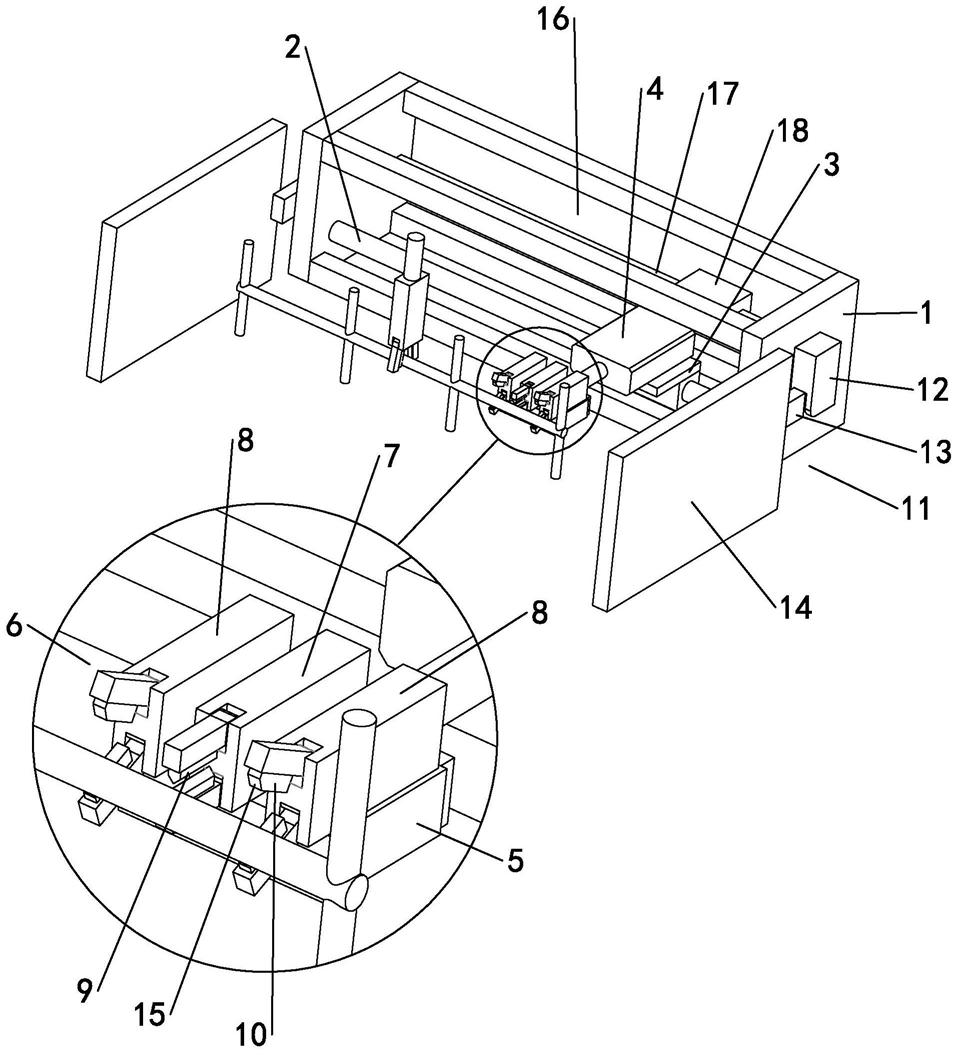

1.一种包装瓶瓶盖注塑废料剪切装置,包括固定支架(1),其特征在于:所述固定支架(1)中沿其长度方向设置有无杆气缸(2),所述无杆气缸(2)的滑块上端连接有气缸安装块(3),所述气缸安装块(3)上端设置有移动用气缸(4),所述移动用气缸(4)的活塞杆上端固定连接有剪切安装块(5),所述剪切安装块(5)上设置有剪切组件(6),所述剪切组件(6)包括剪切用气动手指(7)和二固定用气动手指(8),所述剪切用气动手指(7)的夹指内壁固定连接有刀片(9),所述固定用气动手指(8)的夹指内壁固定连接有夹持块(10),所述固定支架(1)的左右两侧设置有挡料组件(11)。

2.根据权利要求1所述的一种包装瓶瓶盖注塑废料剪切装置,其特征是:所述剪切用气动手指(7)为平行夹指气动手指,所述固定用气动手指(8)为Y型夹指气动手指。

3.根据权利要求1所述的一种包装瓶瓶盖注塑废料剪切装置,其特征是:所述挡料组件(11)包括挡料用旋转气缸(12)、转动臂(13)和挡料板(14),所述挡料用旋转气缸(12)的缸体固定连接在固定支架(1)的侧壁上,所述转动臂(13)的一端固定连接在挡料用旋转气缸(12)的转动部,所述挡料板(14)竖直设置且位于剪切组件(6)的左右两侧,所述挡料板(14)靠近转动臂(13)的一端和转动臂(13)远离挡料用旋转气缸(12)的一端固定连接。

4.根据权利要求3所述的一种包装瓶瓶盖注塑废料剪切装置,其特征是:所述挡料板(14)为透明亚克力板。

5.根据权利要求1所述的一种包装瓶瓶盖注塑废料剪切装置,其特征是:所述夹持块(10)远离剪切安装块(5)的一端设置有导向角(15)。

6.根据权利要求1或5所述的一种包装瓶瓶盖注塑废料剪切装置,其特征是:所述夹持块(10)的内壁上设置有橡胶垫。

7.根据权利要求1所述的一种包装瓶瓶盖注塑废料剪切装置,其特征是:所述无杆气缸(2)的后侧设置有辅助滑动组件(16),所述辅助滑动组件(16)包括滑轨(17)、滑动块(18)和连接臂(19),所述滑轨(17)沿无杆气缸(2)的长度方向水平设置且两端固定连接在固定支架(1)的内壁上,所述滑动块(18)滑动连接在滑轨(17)上且位于无杆气缸(2)的滑块的正后方,所述连接臂(19)的两端分别固定连接在滑动块(18)和无杆气缸(2)的滑块上端。
