专利号: 2020204386401
申请人: 姚秀风
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

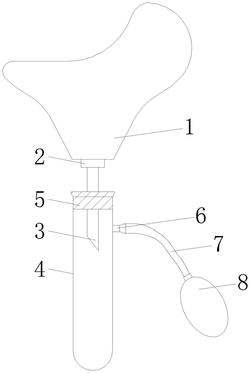

1.一种泌尿科检查用样品采集用具,包括临时收集漏斗(1)、插入针头(3)、取样器皿(4)、橡胶封堵塞子(5)、抽气支管(6)和橡胶气囊(8),其特征在于:所述临时收集漏斗(1)的下部固定连接有插入针头(3),所述插入针头(3)的上端通过螺纹连接套(2)螺纹连接在螺纹连接座(9)上,所述插入针头(3)整个贯穿橡胶封堵塞子(5),所述橡胶封堵塞子(5)嵌入在取样器皿(4)上,所述取样器皿(4)的侧壁上固定连接有抽气支管(6),所述抽气支管(6)上套装有软质橡胶管(7),所述软质橡胶管(7)的另一端固定连接有橡胶气囊(8)。

2.根据权利要求1所述的一种泌尿科检查用样品采集用具,其特征在于:所述临时收集漏斗(1)整体呈漏斗形,且临时收集漏斗(1)的上部为开口式设置,并且临时收集漏斗(1)上部的一侧向上延伸形成一个椭圆形罩体,所述临时收集漏斗(1)下部的中间位置处设置的出液口与螺纹连接座(9)中间位置开设的孔洞相互连通。

3.根据权利要求2所述的一种泌尿科检查用样品采集用具,其特征在于:所述螺纹连接座(9)与临时收集漏斗(1)一体式成型设置,且螺纹连接座(9)上开设的孔洞位于中轴线上,并且螺纹连接座(9)上开设的孔洞与临时收集漏斗(1)下部的出液口相互配合设置,所述螺纹连接座(9)的下端粘接有环形橡胶密封垫圈。

4.根据权利要求1所述的一种泌尿科检查用样品采集用具,其特征在于:所述螺纹连接套(2)上开设有与螺纹连接座(9)相配合的螺纹孔(10),且螺纹连接套(2)与螺纹连接座(9)螺纹连接,所述螺纹连接套(2)注塑成型在插入针头(3)的上端。

5.根据权利要求1所述的一种泌尿科检查用样品采集用具,其特征在于:所述取样器皿(4)上部的口径与橡胶封堵塞子(5)的外径相互配合设置,且橡胶封堵塞子(5)呈圆柱形,所述抽气支管(6)与取样器皿(4)一体式成型设置,且取样器皿(4)和抽气支管(6)相互连通。

6.根据权利要求1所述的一种泌尿科检查用样品采集用具,其特征在于:所述橡胶气囊(8)与软质橡胶管(7)相互连通,且橡胶气囊(8)通过软质橡胶管(7)与取样器皿(4)相互连通。
