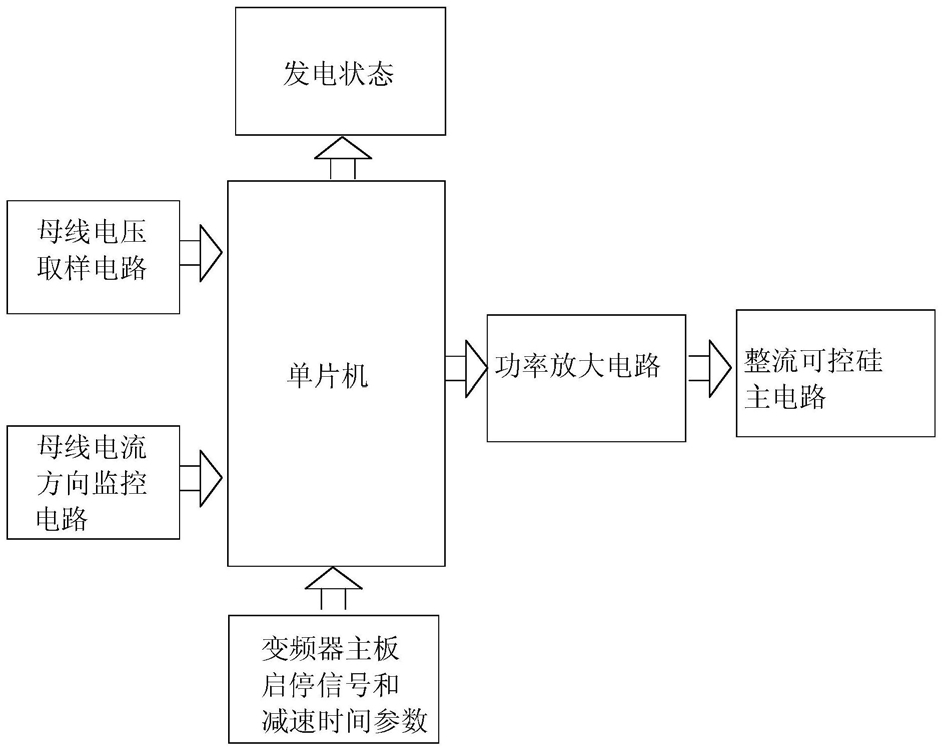

1.一种变频控制器发电状态检测装置，其特征在于：它包括母线电压取样电路、母线电流方向监控电路、单片机、功率放大电路和整流可控硅主电路；

所述母线电压取样电路和母线电流方向监控电路分别与单片机的输入端相连，所述母线电压取样电路用于采集变频器母线电压的大小，所述母线电流方向监控电路用于监测变频器母线电流方向；

所述单片机的输出端与功率放大电路的输入端相连，所述功率放大电路的输出端与整流可控硅主电路相连，所述单片机通过功率放大电路驱动整流可控硅主电路以控制整流可控硅导通角的大小。

2.根据权利要求1所述的变频控制器发电状态检测装置，其特征在于：所述单片机的输入端还接收变频器主板启停信号和减速时间参数。

3.根据权利要求1所述的变频控制器发电状态检测装置，其特征在于：所述单片机的输出端将变频器的发电状态反馈至变频器主板。

4.根据权利要求1所述的变频控制器发电状态检测装置，其特征在于：所述母线电压取样电路包括高压电阻R1-R4、线性光藕U2、电源芯片U3和运算放大器U4，所述高压电阻R1-R4串联在PN母线的P端并与线性光藕U2的2脚相连，所述电源芯片U3的8脚连接变频器驱动下桥+16V电源，所述电源芯片U3的1脚为线性光藕U2的输入侧提供+5V电源，所述线性光藕U2的输出侧由变频器开关电源提供+5V电源，所述线性光藕U2的6脚、7脚分别与运算放大器U4的2脚、3脚相连，所述运算放大器U4由变频器开关电源提供+15V电源，所述运算放大器U4的

1脚连接单片机的6脚，将母线电压取样信号传输至单片机U1。

5.根据权利要求1所述的变频控制器发电状态检测装置，其特征在于：所述母线电流方向监控电路包括储能电容C5和C6、均压电阻R5和R6、取样电阻R7和R8以及光耦U5和U6，所述储能电容C5和C6相互串联后并联在PN母线两端，所述储能电容C5上并联有均压电阻R5，所述储能电容C6上并联有均压电阻R6，所述取样电阻R7和R8分别串联在PN母线两端，所述PN母线两端经限流电阻驱动光耦U1和U2将母线电流方向信号传输至单片机U1的34脚和33脚。

6.根据权利要求1所述的变频控制器发电状态检测装置，其特征在于：所述功率放大电路包括三极管Q1、光耦U7和U8，所述三极管Q1的基极与单片机U1的39脚相连，所述三极管Q1的发射极由变频器开关电源提供+5V电源，所述三极管Q1的集电极与光耦U7和U8的输入端相连，所述光耦U7和U8的输出端分别连接整流可控硅主电路。

7.根据权利要求1所述的变频控制器发电状态检测装置，其特征在于：所述整流可控硅主电路包括整流电路和IGBT模块。
