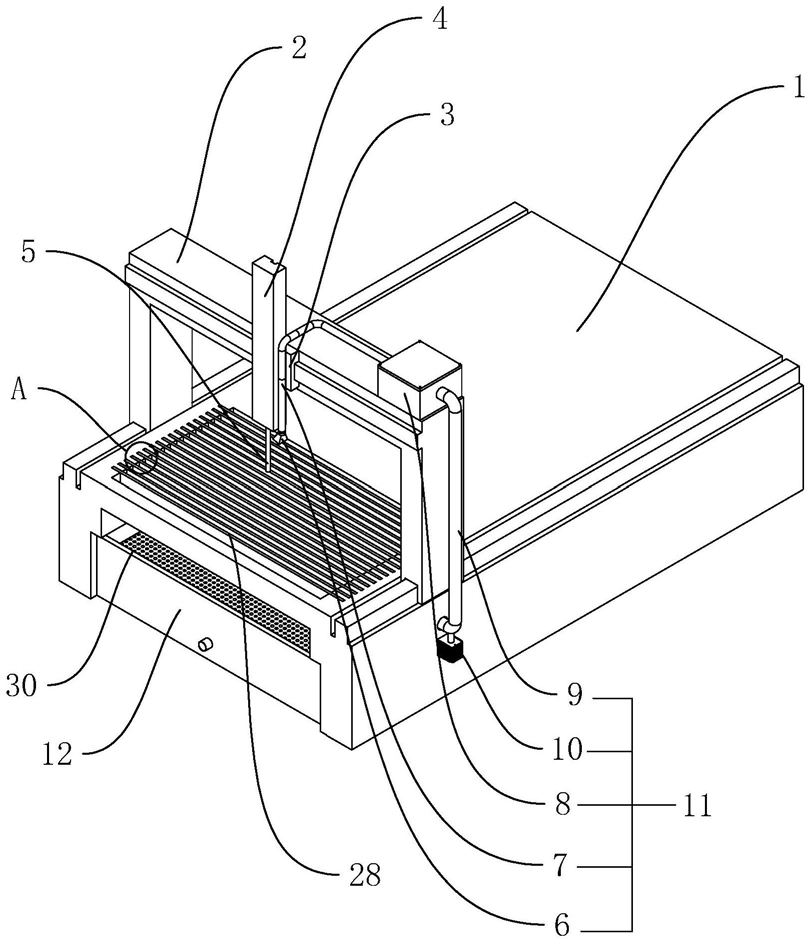

1.一种镭射切割机,包括机架(1),所述机架(1)上设有横向进给机构(2),所述横向进给机构(2)上设有纵向进给机构(3),所述纵向进给机构(3)上设有竖向进给机构(4),所述竖向进给机构(4)在竖直方向的底部设有切割枪(5),其特征在于:还包括集尘机构(11),所述集尘机构(11)包括集尘管(7),所述集尘管(7)固定连接于纵向进给机构(3),所述集尘管(7)朝向切割枪(5)的端部设有吸尘罩(6),所述吸尘罩(6)的吸尘口方向朝向切割枪(5),所述集尘管(7)在远离吸尘罩(6)的端部设有金属粉尘收集机构(8),所述金属粉尘收集机构(8)包括收纳盒(29),所述收纳盒(29)中设有磁铁(14),所述收纳盒(29)在远离集尘管(7)的一侧设有排尘管一(9),所述排尘管一(9)的侧壁设有抽风机(10)。
2.根据权利要求1所述的一种镭射切割机,其特征在于:所述收纳盒(29)包括盒体(15)以及可拆卸连接于盒体(15)的盖体(13),所述磁铁(14)设置于盒体(15)底部,所述盒体(15)在靠近排尘管一(9)的一侧设有过滤网(26)。
3.根据权利要求1所述的一种镭射切割机,其特征在于:所述机架(1)上设有工作台(28),所述工作台(28)位于切割枪(5)的下方,所述工作台(28)包括若干平行设置的卡板(24),相邻两个所述卡板(24)之间设有缝隙(27),所述排尘管一(9)在远离收纳盒(29)的端部设有清理装置(12),所述清理装置(12)设置于工作台(28)下方,所述清理装置(12)设有朝向卡板(24)的开口一(30)。
4.根据权利要求3所述的一种镭射切割机,其特征在于:所述开口一(30)的大小大于工作台(28)的大小。
5.根据权利要求3所述的一种镭射切割机,其特征在于:所述机架(1)上设有卡槽(23),所述卡板(24)卡接于卡槽(23)中。
6.根据权利要求4所述的一种镭射切割机,其特征在于:所述清理装置(12)包括过滤箱(20),所述过滤箱(20)中设有过滤液(22),所述排尘管一(9)的出风口插入过滤液(22)中。
7.根据权利要求6所述的一种镭射切割机,其特征在于:所述过滤箱(20)中设有分割网(21),所述分割网(21)水平设置,所述分割网(21)位于过滤液(22)中,所述分割网(21)在竖直方向上的高度大于排尘管一(9)的出风口的高度。
8.根据权利要求7所述的一种镭射切割机,其特征在于:所述过滤箱(20)的侧壁(19)设有进液管(31)和出液管(32),所述进液管(31)和出液管(32)均设有开关(25)。
9.根据权利要求8所述的一种镭射切割机,其特征在于:所述过滤箱(20)包括底板(18)和侧壁(19),所述底板(18)倾斜设置,所述进液管(31)位于底板(18)倾斜方向的上方的侧壁(19),所述出液管(32)位于底板(18)倾斜方向的下方的侧壁(19)。
