专利号: 2020204455492
申请人: 河南朴之原建筑肌理研究院有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

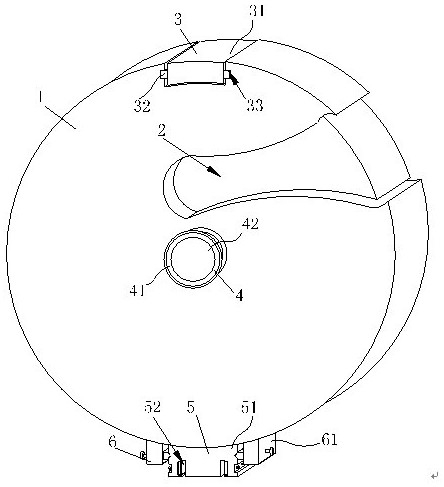

1.一种古建筑修复用墙面打磨结构,包括固定盒(1)及其转动在呈中空圆柱形所述固定盒(1)内部的驱动机构(4),其特征在于:位于所述固定盒(1)内部的所述驱动机构(4)的表面等距安装有打磨机构(5),所述打磨机构(5)包括安装柱(51)、砂纸槽(52)、连接杆(53)、螺栓(54)、夹板(56)、操作口(57)及压簧(59),所述驱动机构(4)的表面等距焊接有所述连接杆(53),若干所述连接杆(53)的表面滑动连接有呈长方体结构的所述安装柱(51),所述安装柱(51)与所述连接杆(53)之间夹持有所述压簧(59),若干所述安装柱(51)的顶端均开设有呈倒“U”形结构的所述砂纸槽(52),若干所述安装柱(51)的两个侧壁相对开设有所述操作口(57),若干位于所述操作口(57)处的所述螺栓(54)均与所述安装柱(51)之间螺纹连接,且若干所述螺栓(54)分别延伸至所述砂纸槽(52)的内部,且若干所述夹板(56)分别与若干所述夹板(56)的侧壁,所述固定盒(1)的侧壁开设有定位口(7),其中一个贯穿所述定位口(7)的所述安装柱(51)延伸至所述固定盒(1)的外侧,所述固定盒(1)的底部安装有用于对所述安装柱(51)进行定位的固定机构(6),所述固定盒(1)的顶部安装有拆卸机构(3),所述拆卸机构(3)的内壁与所述固定盒(1)的内壁位于同一平面。

2.根据权利要求1所述的一种古建筑修复用墙面打磨结构,其特征在于:所述打磨机构(5)还包括橡皮垫(55),若干个所述安装柱(51)内部的两个所述夹板(56)的相对侧壁粘接有所述橡皮垫(55)。

3.根据权利要求1所述的一种古建筑修复用墙面打磨结构,其特征在于:所述打磨机构(5)还包括滑块(58),若干个所述连接杆(53)的侧壁等距焊接有呈长方形结构的所述滑块(58),所述滑块(58)与所述安装柱(51)之间滑动连接。

4.根据权利要求1所述的一种古建筑修复用墙面打磨结构,其特征在于:所述驱动机构(4)包括转盘(41)及转轴(42),所述固定盒(1)的内部中心处转动连接有所述转轴(42),位于所述固定盒(1)外侧的所述转轴(42)的端部焊接有所述转盘(41),所述连接杆(53)焊接于所述转轴(42)的表面。

5.根据权利要求1所述的一种古建筑修复用墙面打磨结构,其特征在于:所述固定机构(6)包括固定壳(61)、卡槽(62)、拉杆(63)、卡块(64)及弹簧(65),所述固定盒(1)的底部焊接有内部中空的所述固定壳(61),所述固定壳(61)的内壁相对滑动连接有截面呈“T”形结构的所述拉杆(63),两个所述拉杆(63)的相对端焊接有端部呈三角形结构的所述卡块(64),位于所述固定壳(61)内部的所述拉杆(63)的表面缠绕有所述弹簧(65),若干所述安装柱(51)的侧壁均相对开设有与所述卡块(64)卡合的所述卡槽(62)。

6.根据权利要求1所述的一种古建筑修复用墙面打磨结构,其特征在于:所述拆卸机构(3)包括密封盖(31)、限位块(32)、限位槽(33)及出料槽(34),所述固定盒(1)的顶部开设有所述出料槽(34),所述固定盒(1)的顶部相对开设有所述限位槽(33),呈弧形结构的所述密封盖(31)侧壁焊接有所述限位块(32),限位块(32)滑动连接于所述限位槽(33)的内部。

7.根据权利要求1所述的一种古建筑修复用墙面打磨结构,其特征在于:若干组所述安装柱(51)、所述连接杆(53)的截面呈“十”字形结构,且位于所述安装柱(51)外侧的所述固定盒(1)的侧面开设有把手槽(2)。
