专利号: 2020204483647
申请人: 张娜
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

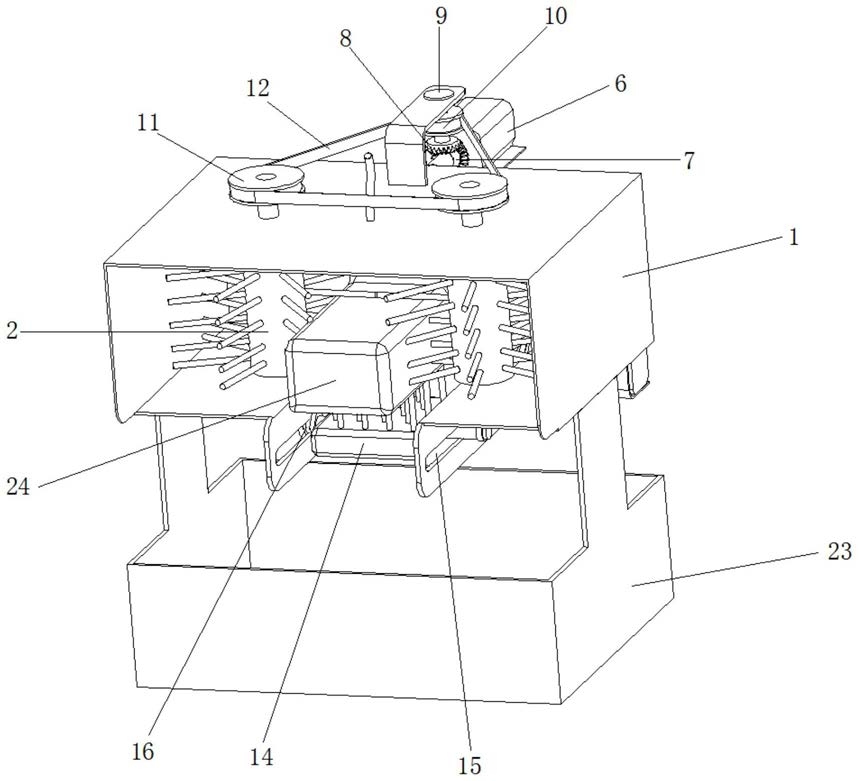

1.一种鞋子清洁装置,包括机架、鞋外清洁刷和鞋内清洁刷,其特征在于:所述鞋外清洁刷左右对称设置于所述机架内,所述鞋内清洁刷设于两所述鞋外清洁刷之间,所述鞋内清洁刷内套设有软轴,所述鞋外清洁刷与所述软轴均与所述机架转动连接,所述软轴在所述机架外可拆卸连接有联轴器,所述联轴器的另一端可拆卸连接有第一电机,所述第一电机与所述机架固定连接,所述第一电机的电机轴上同轴连接有主锥齿轮,所述主锥齿轮啮合有副锥齿轮,所述副锥齿轮同轴连接有转动轴,所述转动轴与所述机架转动连接,所述转动轴上固定连接有第一皮带轮,所述鞋外清洁刷在所述机架外固定连接有第二皮带轮,所述第一皮带轮和所述第二皮带轮上设置有皮带,所述机架内还固定连接有支撑块。

2.根据权利要求1所述的一种鞋子清洁装置,其特征在于:所述机架内设置有可前后滑动的鞋底清洁刷。

3.根据权利要求2所述的一种鞋子清洁装置,其特征在于:所述机架底部左右对称开设有滑槽,所述鞋底清洁刷左侧固定连接有限位杆,右侧固定连接有滑动杆,所述滑动杆上铰接有连杆,所述连杆末端铰接有转动杆,所述转动杆末端固定连接有第二电机,所述第二电机固定安装于所述机架。

4.根据权利要求1所述的一种鞋子清洁装置,其特征在于:所述机架内顶部还固定连接有喷淋组件。

5.根据权利要求4所述的一种鞋子清洁装置,其特征在于:所述喷淋组件包括喷头和水管,所述水管穿过所述机架与外部水箱连接。

6.根据权利要求1所述的一种鞋子清洁装置,其特征在于:所述支撑块的数量为2并且在所述机架内左右对称设置。

7.根据权利要求1所述的一种鞋子清洁装置,其特征在于:所述联轴器上开设有螺纹孔,所述螺纹孔内螺纹连接有顶丝,所述软轴和所述第一电机的电机轴通过顶丝固定在所述联轴器上。

8.根据权利要求1所述的一种鞋子清洁装置,其特征在于:所述机架底部设有废水收集箱。
