专利号: 2020204496844
申请人: 广西师范大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-08-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

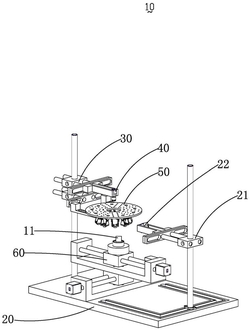

1.一种表面缺陷检测装置,其特征在于:所述表面缺陷检测装置包括平台、设置于平台上的载物组件、第一支架、分别与第一支架连接的相机和光源组件、第二支架及与第二支架连接的同轴光源,所述第一支架与第二支架相对设置在所述平台上,所述载物组件位于所述相机的拍摄区域内且所述载物组件用于承载待测样品,所述光源组件包括多个可独立或者同时发光的发光组件,所述发光组件与所述待测样品相对且设置于所述相机与所述待测样品之间以提供LED光源,所述同轴光源倾斜照射在待测样品上以提供同轴光源。

2.如权利要求1所述的表面缺陷检测装置,其特征在于:所述光源组件还包括与多个所述发光组件一侧连接的光源盘,所述光源盘为圆形且所述发光组件圆周设置在所述光源盘朝载物组件的一侧上,多个发光组件形成一个环形光源。

3.如权利要求2所述的表面缺陷检测装置,其特征在于:所述发光组件的数量设置为九个,所述发光组件包括与光源盘连接的连接件、与连接件转动连接的旋转件及与旋转件连接的发光件,可通过转动所述旋转件以改变发光件的转动角度。

4.如权利要求3所述的表面缺陷检测装置,其特征在于:所述连接件靠近所述旋转件上设置有限位块,所述限位块由所述连接件相对的一侧凸起形成,所述旋转件转动至抵持限位块以限制所述发光件的照射角度,所述限位块之间限制所述发光件的转动角度范围为0-

70°,所述同轴光源的转动角度范围为30°-60°。

5.如权利要求4所述的表面缺陷检测装置,其特征在于:所述第一支架包括与平台连接的连接杆、与连接杆滑动连接的相机固定部和固定架,所述固定架设置在所述相机固定部朝所述平台的一侧;

所述相机固定部包括与连接杆滑动连接的相机调节块以及分别与相机调节块连接的第一夹块和第二夹块,所述相机调节块上设置有与第一夹块和第二夹块分别连接的腰形孔,所述第一夹块与所述第二夹块之间夹持以固定所述相机。

6.如权利要求5所述的表面缺陷检测装置,其特征在于:所述固定架包括与连接杆连接的光源固定块、分别与光源固定块连接的第一连接块和第二连接块,所述第一连接块、第二连接块与所述光源盘连接。

7.如权利要求5所述的表面缺陷检测装置,其特征在于:所述第二支架包括与平台连接的支撑杆及与支撑杆滑动连接的光源固定件,所述光源固定件与所述相机固定部结构相同以固定所述同轴光源。

8.如权利要求7所述的表面缺陷检测装置,其特征在于:所述平台上设置有U形槽,所述第二支架包括与所述支撑杆连接的滑动件,所述支撑杆穿设所述滑动件且所述滑动件与所述U形槽连接,所述平台、第一支架、第二支架、光源盘为铝合金材料,所述相机为面阵彩色相机,所述发光件、同轴光源发出的光源为蓝光且发出的光源波长范围为435-480nm。

9.如权利要求1所述的表面缺陷检测装置,其特征在于:所述载物组件包括设置在所述平台上的第一移动机构、与第一移动机构滑动连接的第二移动机构和与第二移动机构连接的载物台,所述第一移动机构与所述第二移动机构相互垂直。

10.如权利要求2-9中任一项所述的表面缺陷检测装置,其特征在于:所述相机、同轴光源及发光组件与外设的计算机连接,所述外设的计算机控制所述相机采集图像、所述同轴光源和所述发光组件照射待测样品,所述待测样品包括金属制品、玻璃制品、电子制品中的任一种。
