专利号: 2020204549663
申请人: 江苏欧廷高分子材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-06-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

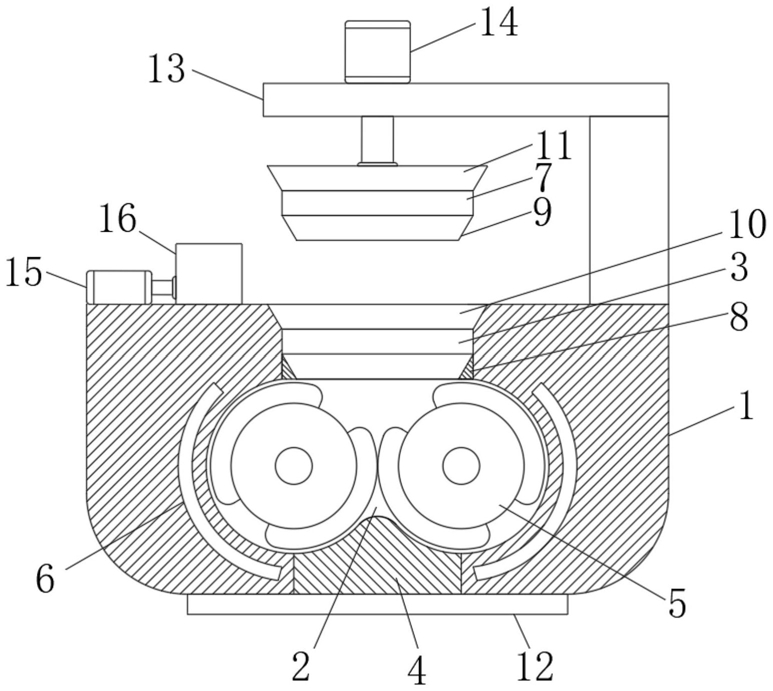

1.一种基于条状原料胶制备混炼胶的三相物料橡胶连续混炼机,包括机体(1),其特征在于,所述机体(1)内设有混炼腔(2),所述混炼腔(2)的上端内壁上贯穿设有大口径进料口(3),所述机体(1)的下端设有出料堵门(4),所述混炼腔(2)的内壁上转动连接有两个相互对称的混炼棍(5),所述机体(1)靠近混炼腔(2)出的侧壁中嵌设有电加热板(6),所述大口径进料口(3)的上端设有与其位置相对于的推压块(7),所述大口径进料口(3)的内壁上固定连接有限位圈(8),所述推压块(7)的侧壁上设有与限位圈(8)位置相对应的第一斜面(9),所述大口径进料口(3)的内壁上设有限位槽(10),所述推压块(7)的侧壁上设有与限位槽(10)位置相对应的第二斜面(11),所述推压块(7)的上方设有驱动机构,所述机体(1)上设有推料机构,所述推料机构包括气缸(15)和推料板(16)。

2.根据权利要求1所述的一种基于条状原料胶制备混炼胶的三相物料橡胶连续混炼机,其特征在于,所述出料堵门(4)的下端侧壁上固定连接有底板(12)。

3.根据权利要求1所述的一种基于条状原料胶制备混炼胶的三相物料橡胶连续混炼机,其特征在于,所述驱动机构包括设置在推压块(7)的上方的液压油缸(14),所述机体(1)的上方设有支撑板(13),所述支撑板(13)通过支撑柱与机体(1)的上端侧壁固定连接。

4.根据权利要求3所述的一种基于条状原料胶制备混炼胶的三相物料橡胶连续混炼机,其特征在于,所述液压油缸(14)固定连接在支撑板(13)的上端侧壁上,所述液压油缸(14)输出轴的末端贯穿支撑板(13)的上端侧壁并与推压块(7)的上端侧壁固定连接。

5.根据权利要求1所述的一种基于条状原料胶制备混炼胶的三相物料橡胶连续混炼机,其特征在于,所述气缸(15)固定连接在机体(1)的上端侧壁上,所述推料板(16)的下端侧壁与机体(1)的上端侧壁滑动连接。

6.根据权利要求1所述的一种基于条状原料胶制备混炼胶的三相物料橡胶连续混炼机,其特征在于,所述气缸(15)输出轴的末端与推料板(16)的侧壁固定连接。
