专利号: 2020204627982
申请人: 无锡文教印务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

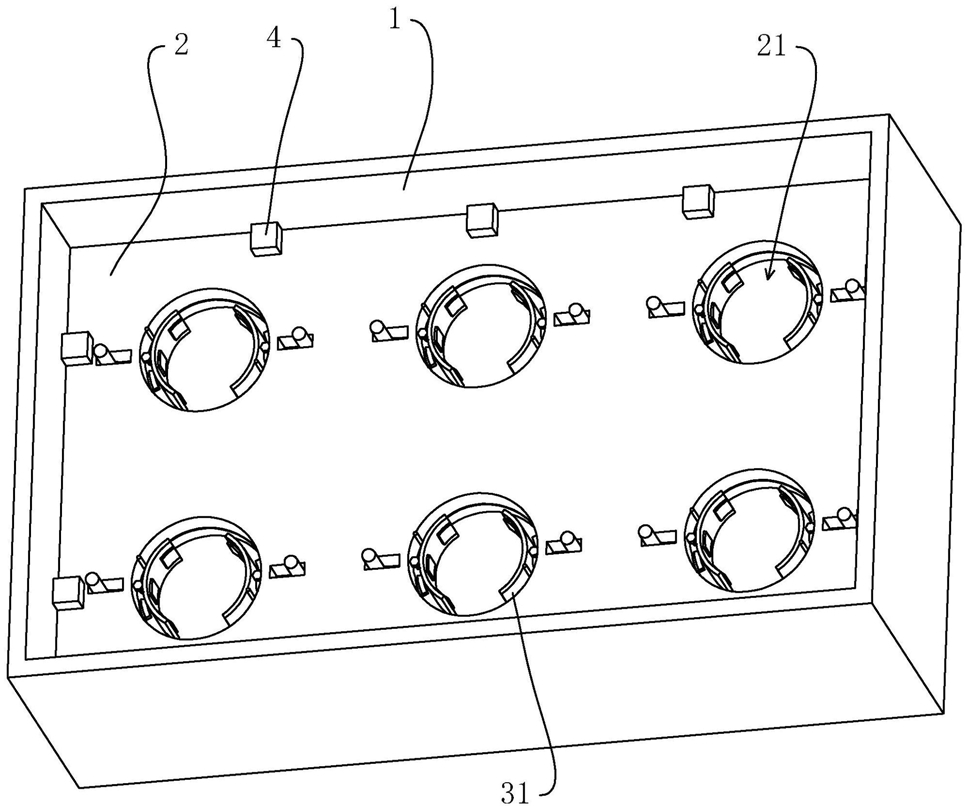

1.一种能够提高运输中月饼稳定性的月饼盒,包括外盒(1),所述外盒(1)内设有托板(2),所述托板(2)上设有若干个可容纳月饼的圆形的放置腔(21),其特征在于:所述放置腔(21)内设有用于紧固月饼的紧固装置(3),所述紧固装置(3)包括两片半环形的锁紧片(31)、用于推动锁紧片(31)的推动结构(32)、用于锁定锁紧片(31)位置的锁定结构(33),两片所述锁紧片(31)贴合设于放置腔(21)内壁,两片所述锁紧片(31)关于放置腔(21)的直径呈对称设置;

所述推动结构(32)包括一端固定连接在锁紧片(31)上的滑动杆(321)、位于滑动杆(321)远离锁紧片(31)一端的推动杆(322),所述滑动杆(321)水平设置,所述滑动杆(321)远离锁紧片(31)一端插入至托板(2)内;所述推动杆(322)竖直设置,所述推动杆(322)远离滑动杆(321)一端伸出托板(2),所述托板(2)上设有供推动杆(322)移动的槽道(23);

所述锁定结构(33)包括设置在放置腔(21)内的插片(331)、设置在插片(331)上的驱动杆(332),所述放置腔(21)内沿放置腔(21)周向开设有燕尾型的滑槽(335),所述滑槽(335)内设有滑块(334),所述滑块(334)背离滑槽(335)一面固定连接于插片(331),所述滑动杆(321)上沿长度方向设有若干供插片(331)插入的插孔(323);所述驱动杆(332)沿竖直方向设置,所述驱动杆(332)远离插片(331)一端伸出放置腔(21)。

2.根据权利要求1所述的能够提高运输中月饼稳定性的月饼盒,其特征在于:两片所述锁紧片(31)相对的侧面上设有弹性片(311)。

3.根据权利要求2所述的能够提高运输中月饼稳定性的月饼盒,其特征在于:所述滑动杆(321)上插设有锁定杆(324),所述锁定杆(324)沿竖直方向设置,所述插片(331)上设有供锁定杆(324)插入的锁定孔(333)。

4.根据权利要求3所述的能够提高运输中月饼稳定性的月饼盒,其特征在于:所述锁定孔(333)内设有内螺纹,所述锁定杆(324)插入锁定孔(333)一端设有外螺纹。

5.根据权利要求1所述的能够提高运输中月饼稳定性的月饼盒,其特征在于:所述放置腔(21)内底壁上设有一层减振垫(211)。

6.根据权利要求5所述的能够提高运输中月饼稳定性的月饼盒,其特征在于:所述减振垫(211)与放置腔(21)内底壁之间设有若干弹簧(212),所述弹簧(212)一端连接放置腔(21)内底壁,另一端连接减振垫(211)。

7.根据权利要求1所述的能够提高运输中月饼稳定性的月饼盒,其特征在于:所述托板(2)周缘设有若干海绵材质的减振块(4),所述减振块(4)紧贴外盒(1)内壁。

8.根据权利要求1所述的能够提高运输中月饼稳定性的月饼盒,其特征在于:所述外盒(1)与托板(2)间设有缓冲层(5)。
