专利号: 2020204789154
申请人: 青岛盛瑞祥自动化技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

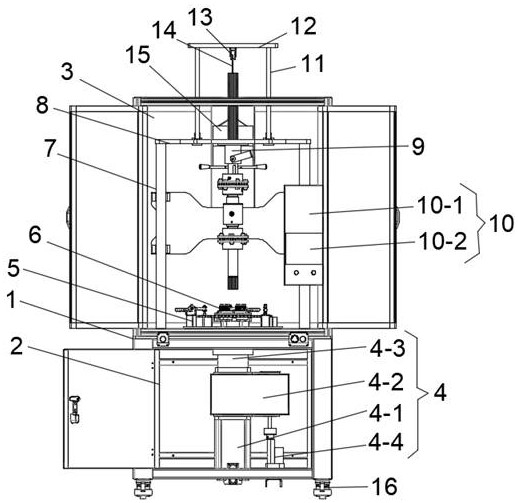

1.农机离合器扭矩测试台,包括机体(1),其特征在于:所述机体(1)内分为驱动腔(2)和测试腔(3),所述驱动腔(2)内装配有驱动机构(4),所述驱动机构(4)贯穿至测试腔(3)内固定装配有工装夹具(5),所述工装夹具(5)内装配有离合器工件(6),所述测试腔(3)内通过第一支撑轴(7)固定装配有安装顶板(8),所述安装顶板(8)内装配有测试装置(9),所述测试腔(3)内固定装配有控制面板(10),所述驱动机构(4)和测试装置(9)均与控制面板(10)电信号连接。

2.根据权利要求1所述的农机离合器扭矩测试台,其特征在于:所述驱动机构(4)包括固定安装在驱动腔(2)底部的伺服电机(4-1),所述伺服电机(4-1)的输出端通过变速箱(4-

2)传动连接有行星减速机(4-3),所述行星减速机(4-3)的顶部贯穿至测试腔(3)内固定连接工装夹具(5),所述驱动腔(2)内固定安装有电动推杆(4-4),所述电动推杆(4-4)的输出端固定连接变速箱(4-2)的挡杆。

3.根据权利要求1所述的农机离合器扭矩测试台,其特征在于:所述测试装置(9)包括贯穿安装顶板(8)的长花键轴(9-1),所述安装顶板(8)的底部固定安装有套接在长花键轴(9-1)外侧壁的花键套(9-2),所述长花键轴(9-1)的底端通过第一联轴器(9-3)固定连接有扭矩传感器(9-4),所述扭矩传感器(9-4)的底端通过第二联轴器(9-5)固定连接有短花键轴(9-6),所述长花键轴(9-1)的侧壁固定安装有升降手柄(9-7)。

4.根据权利要求3所述的农机离合器扭矩测试台,其特征在于:所述安装顶板(8)的顶部固定安装有贯穿机体(1)的第二支撑轴(11),所述第二支撑轴(11)的顶部固定安装有滑轮固定板(12),所述滑轮固定板(12)的底部通过滑轮安装架固定装配有滑轮(13),所述长花键轴(9-1)的顶端通过钢丝绳(14)固定连接有配重块(15),所述钢丝绳(14)与滑轮(13)滚动连接,所述配重块(15)位于安装顶板(8)的顶部。

5.根据权利要求1所述的农机离合器扭矩测试台,其特征在于:所述控制面板(10)包括安装面板(10-1),所述安装面板(10-1)内固定安装有PLC控制器,所述安装面板(10-1)的前侧壁固定安装有触摸屏(10-2),所述触摸屏(10-2)的输出端与PLC控制器的输入端电连接,所述PLC控制器连接外部电源。

6.根据权利要求1所述的农机离合器扭矩测试台,其特征在于:所述机体(1)的底部四角处固定装配有万向轮(16)。
