专利号: 2020204815727
申请人: 广东培正学院
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

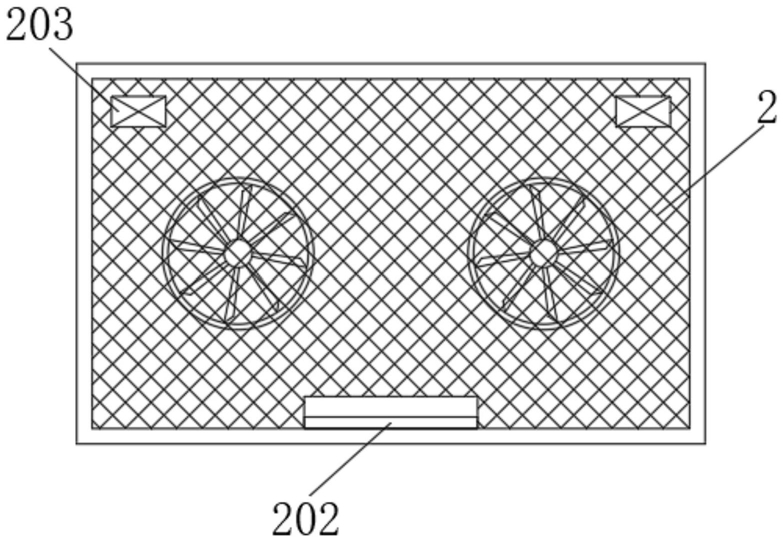

1.一种笔记本计算机散热底座,包括底板(1)和承载板(2),其特征在于:所述底板(1)与承载板(2)活动铰接,所述底板(1)的上表面设置有导风板(3),所述底板(1)与承载板(2)的开合处设置有支撑机构(4);所述支撑机构(4)包括立柱(401)、转动丝杆(402)、螺母套(403)、连接基座(404)、起降板(405)、连接件(406)和连接杆(407),所述立柱(401)分别设置在底板(1)的上表面两侧位置,相对设置所述立柱(401)的位置横向设置有转动丝杆(402),所述转动丝杆(402)的一端与其中一个立柱(401)轴承连接,所述转动丝杆(402)的另一端穿过其中另一个立柱(401)并延伸至外侧,且端部设置有转动圆盘,所述转动丝杆(402)的外表面螺纹套接有螺母套(403),所述螺母套(403)的顶部固定连接有连接基座(404),所述转动丝杆(402)的顶部平行位置设置有起降板(405),所述起降板(405)的上表面焊接连接有连接件(406),所述连接基座(404)通过连接杆(407)与起降板(405)的一侧活动铰接;所述承载板(2)的底部且与连接件(406)相对的位置焊接固定有铰接件(5),所述铰接件(5)与连接件(406)活动铰接,所述转动丝杆(402)的中心位置设置有支撑板(6)。2.根据权利要求1所述的一种笔记本计算机散热底座,其特征在于:所述承载板(2)包括风扇(201)、限位板(202)和橡胶块(203),所述风扇(201)固定设置在承载板(2)的背面,所述承载板(2)的上表面设置有限位板(202),所述限位板(202)与承载板(2)垂直设置,所述承载板(2)的两个角的位置设置有橡胶块(203)。3.根据权利要求1所述的一种笔记本计算机散热底座,其特征在于:所述支撑板(6)的中心位置开设有中心孔(601),所述中心孔(601)的内壁与转动丝杆(402)不接触,所述支撑板(6)的顶部固定设置有橡胶板(602),且所述橡胶板(602)与起降板(405)相对设置。4.根据权利要求1所述的一种笔记本计算机散热底座,其特征在于:所述转动丝杆(402)的螺纹线关于支撑板(6)对称反向设置。5.根据权利要求2所述的一种笔记本计算机散热底座,其特征在于:所述风扇(201)的数量为两个,两个所述风扇(201)关于承载板(2)的竖向中轴线方向对称设置,且两个所述风扇(201)分别串联设置。6.根据权利要求3所述的一种笔记本计算机散热底座,其特征在于:所述螺母套(403)的相背一侧分别与对应的立柱(401)接触,此时起降板(405)的底部与橡胶板(602)相接触。
