专利号: 2020204835504
申请人: 兴化市启源机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

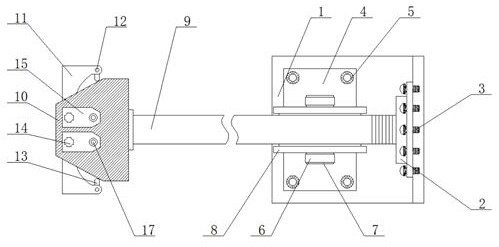

1.一种适用于船舶救险的应急拖带,包括L型板(1),其特征在于:所述L型板(1)的一侧活动连接有连接板(2),且连接板(2)的一侧螺纹套接有第一螺栓(3),所述第一螺栓(3)的一端螺纹连接有固定块(4),所述L型板(1)的正面活动连接有固定块(4),且固定块(4)的正面螺纹套接有第二螺栓(5),所述固定块(4)的正面固定安装有固定架(6),且固定架(6)的内腔转动连接有转动杆(7),所述转动杆(7)的外表面固定套接有环形块(8),所述连接板(2)的另一侧固定连接有应急拖带(9),且应急拖带(9)的另一端固定连接有梯形块(10),所述梯形块(10)的顶部固定安装有卡块(11),且卡块(11)正面的一侧固定连接有连接杆(12),所述连接杆(12)外表面的中部转动连接有限位块(13),所述梯形块(10)的正面固定安装有十字块(14),且十字块(14)的正面活动套接有活动板(15),所述活动板(15)的一侧活动套接有活动杆(16),且活动杆(16)的一端固定安装有圆形块(17),所述圆形块(17)的一侧于活动板(15)的一侧通过位于活动杆(16)上的弹簧(18)传动连接。

2.根据权利要求1所述的一种适用于船舶救险的应急拖带,其特征在于:所述第一螺栓(3)的数量为五个,且五个第一螺栓(3)之间的间距值相等。

3.根据权利要求1所述的一种适用于船舶救险的应急拖带,其特征在于:所述第二螺栓(5)的数量为四个,且四个第二螺栓(5)分别位于固定块(4)正面的四个边角。

4.根据权利要求1所述的一种适用于船舶救险的应急拖带,其特征在于:所述环形块(8)的外表面开设有环形槽,且环形槽的槽宽与应急拖带(9)的宽度值相适配。

5.根据权利要求1所述的一种适用于船舶救险的应急拖带,其特征在于:所述应急拖带(9)位于连接板(2)的一端设有缓冲带。

6.根据权利要求1所述的一种适用于船舶救险的应急拖带,其特征在于:所述活动板(15)正面的一侧开设有方形槽,且方形槽的内腔与十字块(14)的一端相适配。
