专利号: 2020204856002
申请人: 顾春东
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

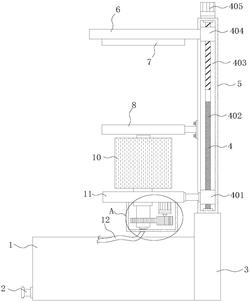

1.一种石油提炼用油桶清洗装置,包括蓄水箱(1),其特征在于:所述蓄水箱(1)的一侧安装有用于排水的排水管(2),排水管(2)上设置有密封塞,蓄水箱(1)的另一侧固定安装有支撑座(3),支撑座(3)的顶部固定安装有侧支架(5),侧支架(5)内设置有驱动机构(4),侧支架(5)通过驱动机构(4)设置有安装板(11)和下压板(6),侧支架(5)的一侧固定安装有放置座(8),放置座(8)位于下压板(6)和安装板(11)之间,安装板(11)上转动安装有转动管(14),转动管(14)纵向贯穿安装板(11)设置,出水孔(18)位于安装板(11)的上方,转动管(14)的外侧面固定有清洁刷(10),转动管(14)的外侧面固定套装有第一齿轮(16),安装板(11)的底部固定安装有第二电机(9),第二电机(9)的输出轴上固定安装有第二齿轮(17),第二齿轮(17)与第一齿轮(16)相啮合设置,转动管(14)的底端转动安装有通水软管(12),通水软管(12)的一端贯穿防护罩(15)并延伸至外部。

2.根据权利要求1所述的一种石油提炼用油桶清洗装置,其特征在于:所述驱动机构(4)包括第一滑块(401)、双向螺纹杆(402)、第二滑块(404)和第一电机(405),侧支架(5)内开设有滑槽(403),滑槽(403)内转动安装有双向螺纹杆(402),双向螺纹杆(402)上双向螺纹的螺纹密度不同,第一电机(405)固定安装于侧支架(5)的顶部,第一电机(405)的输出轴通过联轴器与双向螺纹杆(402)的顶端固定连接设置,滑槽(403)内滑动安装有第一滑块(401)和第二滑块(404),第二滑块(404)位于第一滑块(401)的上方,双向螺纹杆(402)纵向贯穿第一滑块(401)和第二滑块(404)设置,第一滑块(401)和第二滑块(404)均与双向螺纹杆(402)螺纹连接设置,第二滑块(404)的一侧通过连接件延伸至侧支架(5)的外部并与下压板(6)固定连接设置,第一滑块(401)的一侧通过连接件延伸至侧支架(5)的外部并与安装板(11)固定连接设置。

3.根据权利要求1所述的一种石油提炼用油桶清洗装置,其特征在于:所述下压板(6)的底部固定安装有防滑橡胶垫(7)。

4.根据权利要求1所述的一种石油提炼用油桶清洗装置,其特征在于:所述放置座(8)俯视呈圆环状,放置座(8)的顶部开设有与油桶相匹配的放置槽(13)。

5.根据权利要求1所述的一种石油提炼用油桶清洗装置,其特征在于:所述转动管(14)内部为空心结构,转动管(14)的外侧面开设有与其内部相通的出水孔(18)。

6.根据权利要求1所述的一种石油提炼用油桶清洗装置,其特征在于:所述安装板(11)的底部固定安装有防护罩(15),防护罩(15)将第二电机(9)、第一齿轮(16)和第二齿轮(17)罩设在其内部。
