专利号: 2020204859087
申请人: 河南万基铝业股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

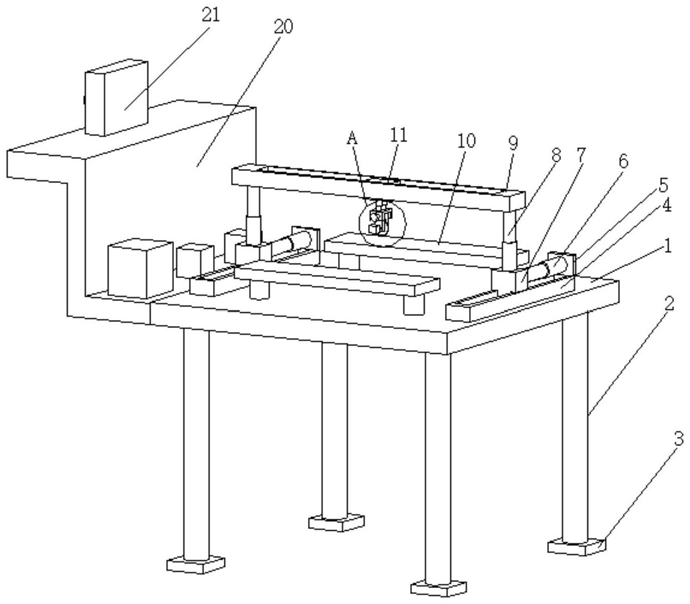

1.一种薄铝板快捷切割装置,包括底板(1),底板(1)的下表面固定有支架(2),底板(1)的上方前后两端对称设有两个安装板(10),其特征在于:所述安装板(10)的左右两端设有设有两个滑座(4),滑座(4)的上方滑动连接有滑块(7),滑块(7)的一侧通过液压伸缩杆(6)与设置在滑座(4)一端上方的固定块(5)固定连接,滑块(7)的上表面通过液压升降柱(8)与调节架(9)固定连接,调节架(9)的内部为中空结构,调节架(9)内横向设有直线滑轨(19),直线滑轨(19)的外侧面滑动连接有直线电机(11),直线电机(11)的下表面连接有固定架(13),固定架(13)内设有凹槽(15),凹槽(15)内设有可调节的刀片支架(16),刀片支架(16)的下方中间位置设有切割刀片(17),切割刀片(17)通过连接轴与电机(18)相连。

2.根据权利要求1所述的一种薄铝板快捷切割装置,其特征在于:所述底板(1)的左侧一体连接有Z型板(20),Z型板(20)的下方设有液压油箱(22)、第一液压泵(23)和第二液压泵(24),液压油箱(22)的液压油输出端通过导管分别与第一液压泵(23)和第二液压泵(24)的液压油输入端连接,第一液压泵(23)和第二液压泵(24)的液压油输出端分别通过导管与液压伸缩杆(6)和液压升降柱(8)的液压油输入端连接,所述Z型板(20)的上端设有控制开关(21),控制开关(21)的输入端与外部电源的输出端电连接,控制开关(21)的输出端分别与第一液压泵(23)、第二液压泵(24)、直线电机(11)和电机(18)的输入端电连接。

3.根据权利要求1所述的一种薄铝板快捷切割装置,其特征在于:所述凹槽(15)内设有调节螺栓(14),所述刀片支架(16)固定在调节螺栓(14)的外侧面,调节螺栓(14)的后端穿过固定架(13)且与螺母螺纹连接。

4.根据权利要求1所述的一种薄铝板快捷切割装置,其特征在于:所述直线电机(11)与固定架(13)之间设有弹簧柱(12),弹簧柱(12)的数量为两个,两个弹簧柱(12)前后对称分布在直线电机(11)的下表面。

5.根据权利要求1所述的一种薄铝板快捷切割装置,其特征在于:所述直线滑轨(19)的数量为两个,两个直线滑轨(19)前后对称分布在调节架(9)的内部。

6.根据权利要求1所述的一种薄铝板快捷切割装置,其特征在于:所述支架(2)的下方设有减震垫(3)。
