专利号: 2020204983949
申请人: 湖南机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

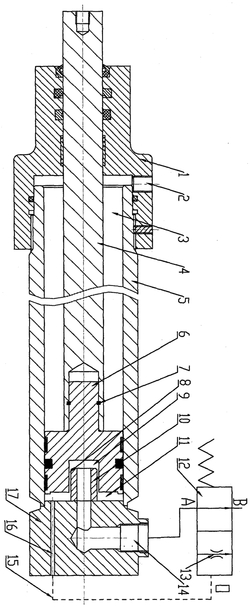

1.油缸缓冲系统,包括油缸和控制阀,所述的油缸由缸盖、筒、缸头、活塞与活塞杆组成,活塞杆的一端与活塞连接,另外一端从缸盖处伸出油缸外部,活塞将油缸分隔成有杆腔和无杆腔,所述的控制阀是液控换向阀,其特征在于液控油路由油缸无杆腔引出,控制液控换向阀的换向。

2.根据权利要求1所述的油缸缓冲系统,其特征在于活塞为阶梯轴,第一阶梯轴直径大,与筒相配合,第二阶梯轴直径小,与活塞杆内的凹腔通过螺纹或者卡环进行连接;活塞无杆腔侧端面中心开设缓冲腔。

3.根据权利要求1所述的油缸缓冲系统,其特征在于缸头无杆腔侧端面中心采用螺纹连接、焊接或卡环连接形式安装缓冲柱塞,缸头外圆端面上开设贯通两端面的控制油孔,油孔与缸头上的油口不相通。

4.根据权利要求1所述的油缸缓冲系统,其特征在于液控换向阀油口A与油缸油口连接,常态位工作时,A、B两油口相通;非常态位开设有节流口,非常态位工作时,A与B通过节流口相通。

5.根据权利要求4所述的油缸缓冲系统,其特征在于液控换向阀非常态位开启压力P开应大于油缸工作压力P的两倍。
