专利号: 2020205043216
申请人: 南京耀丰新材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

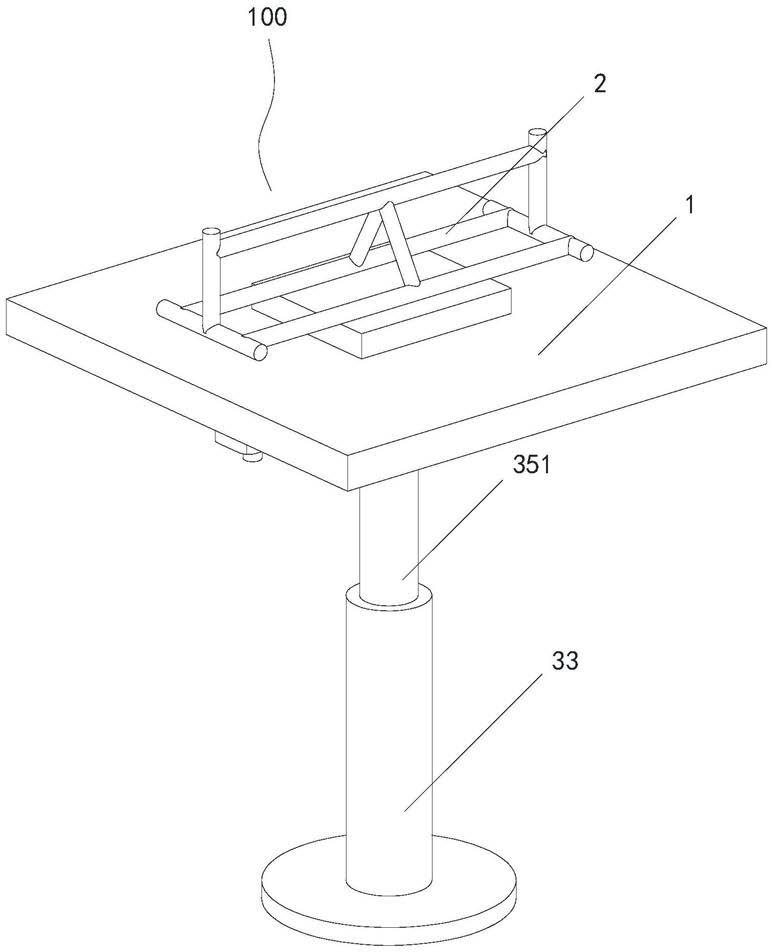

1.一种装配式带支撑的钢筋桁架楼承板,其特征在于,包括模板、钢筋桁架和支撑装置;

所述钢筋桁架与所述模板固定连接,并位于所述模板的上表面;

所述支撑装置包括连接销轴、托板、固定座、支撑组件和调节组件,所述连接销轴与所述模板转动连接,并与所述钢筋桁架固定连接,且贯穿所述模板,所述托板与所述连接销轴固定连接,并与所述模板抵接,且位于所述模板远离所述钢筋桁架的一侧,所述固定座通过所述调节组件与所述托板连接,并位于所述托板远离所述模板的一侧,所述调节组件与所述固定座滑动连接,并与所述托板固定连接;

所述支撑组件包括托梁、第一顶托和第二顶托,所述托梁与所述托板固定连接,并位于所述托板远离所述模板的一侧,且端部水平朝向远离所述托板的方向,所述第一顶托与所述托梁固定连接,并与所述模板抵接,且位于所述托梁远离所述托板的一端,所述第二顶托与所述托梁固定连接,并与所述模板抵接,且位于所述托梁远离所述第一顶托的一端。

2.如权利要求1所述的装配式带支撑的钢筋桁架楼承板,其特征在于,

所述调节组件包括伸缩杆和旋转构件,所述伸缩杆与所述托梁固定连接,并与所述固定座滑动连接,且位于所述固定座和所述托梁之间;所述旋转构件与所述伸缩杆转动连接,并与所述固定座转动连接。

3.如权利要求2所述的装配式带支撑的钢筋桁架楼承板,其特征在于,

所述固定座具有螺纹槽,所述螺纹槽位于所述固定座的外侧,并朝向所述伸缩杆的方向贯穿所述固定座;所述旋转构件包括轴承连杆和旋转齿轮,所述轴承连杆与所述伸缩杆转动连接,并贯穿所述螺纹槽,且位于所述伸缩杆靠近所述螺纹槽的一侧,所述旋转齿轮与所述轴承连杆固定连接,并与所述螺纹槽配合,且位于所述螺纹槽的内部。

4.如权利要求3所述的装配式带支撑的钢筋桁架楼承板,其特征在于,

所述旋转构件还包括限位卡板,所述限位卡板与所述伸缩杆转动连接,并与所述螺纹槽配合,且位于所述伸缩杆靠近所述轴承连杆的一侧。

5.如权利要求2所述的装配式带支撑的钢筋桁架楼承板,其特征在于,

所述调节组件还包括第一紧固丝杠和第二紧固丝杠,所述第一紧固丝杠与所述托梁转动连接,并与所述第一顶托固定连接,且位于所述托梁靠近所述第一顶托的一端;所述第二紧固丝杠与所述托梁转动连接,并与所述第二顶托固定连接,且位于所述托梁靠近所述第二紧固丝杠的一端。

6.如权利要求5所述的装配式带支撑的钢筋桁架楼承板,其特征在于,

所述支撑装置还包括连接轴承和调节螺母,所述连接轴承与所述伸缩杆固定连接,并与所述托梁转动连接,且位于所述伸缩杆和所述托梁之间;所述调节螺母与所述伸缩杆转动连接,并与所述连接轴承抵接,且位于所述伸缩杆的外周。

7.如权利要求6所述的装配式带支撑的钢筋桁架楼承板,其特征在于,

所述连接轴承具有限位凸起,所述限位凸起位于所述连接轴承远离所述托梁的一侧;

所述调节螺母具有限位凹槽,所述限位凹槽与所述限位凸起啮合,并位于所述调节螺母靠近所述连接轴承的一侧。
