专利号: 202020504733X
申请人: 南京耀丰新材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

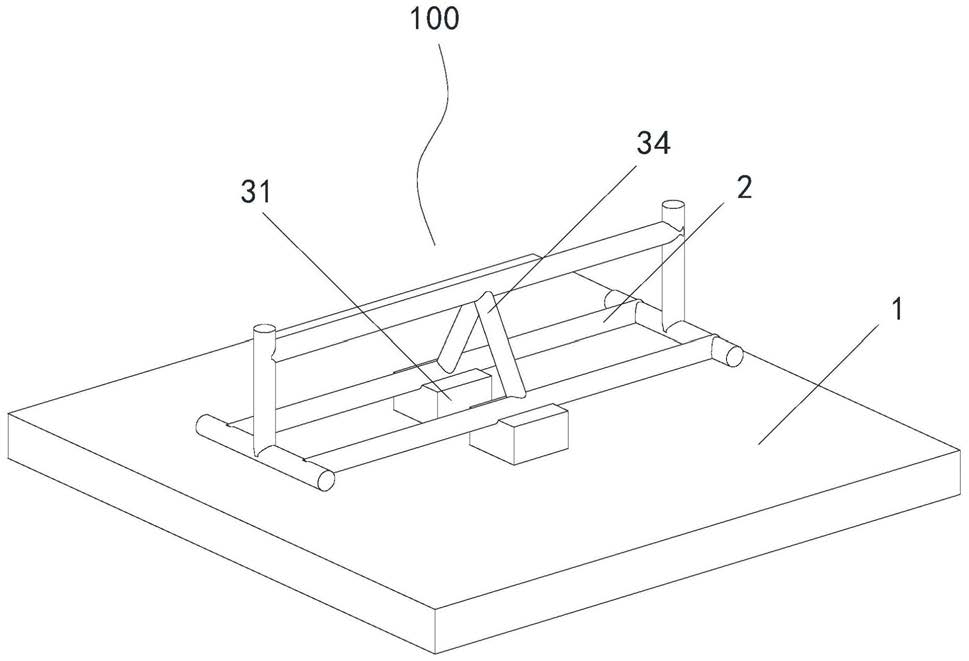

1.一种可拆模装配式钢筋桁架楼承板,其特征在于,包括模板、钢筋桁架和连接装置;

所述模板具有穿孔,所述穿孔贯穿所述模板的上下两侧,所述钢筋桁架与所述模板通过所述连接装置连接,并位于所述模板靠近所述穿孔的一侧;

所述连接装置包括垫块、限位轴和卡接组件,所述垫块与所述钢筋桁架固定连接,并与所述模板抵接,且位于所述模板靠近所述穿孔的一侧,所述垫块具有放置槽,所述放置槽位于所述垫块靠近所述模板的一侧,并与所述穿孔贯通,所述限位轴与所述垫块固定连接,并位于所述放置槽内;

所述卡接组件包括卡钩、弯钩、销轴和连接杆,所述卡钩与所述模板固定连接,并位于所述模板远离所述垫块的一侧,所述弯钩与所述限位轴啮合,并与所述模板抵接,且贯穿所述穿孔,所述销轴与所述弯钩转动连接,并位于所述弯钩远离所述限位轴的一侧,所述连接杆的一端与所述销轴固定连接,并另一端与所述卡钩啮合,且位于所述模板远离所述垫块的一侧。

2.如权利要求1所述的可拆模装配式钢筋桁架楼承板,其特征在于,

所述卡接组件还包括密封垫,所述密封垫与所述弯钩滑动连接,并与所述模板固定连接,且与所述穿孔配合,位于所述穿孔的内部。

3.如权利要求2所述的可拆模装配式钢筋桁架楼承板,其特征在于,

所述模板还具有连接凸起,所述连接凸起位于所述模板靠近所述垫块的一侧,并伸入所述放置槽的内部,且与所述垫块抵接。

4.如权利要求3所述的可拆模装配式钢筋桁架楼承板,其特征在于,

所述连接装置还包括腹杆钢筋,所述腹杆钢筋与所述钢筋桁架固定连接,并与所述垫块固定连接,且位于所述钢筋桁架的外周。

5.如权利要求1所述的可拆模装配式钢筋桁架楼承板,其特征在于,

所述模板还具有T形卡槽和横向凸起,所述T形卡槽位于所述模板的外侧,并远离所述穿孔,且横向贯穿所述模板;所述横向凸起与所述模板固定连接,并位于所述模板远离所述T形卡槽的一侧。

6.如权利要求5所述的可拆模装配式钢筋桁架楼承板,其特征在于,

所述可拆模装配式钢筋桁架楼承板还包括支撑转轴和支撑杆,所述支撑转轴与所述模板转动连接,并位于所述模板远离所述垫块的一侧;所述支撑杆的一端与所述支撑转轴固定连接,并另一端朝向远离所述模板的方向,且位于所述支撑转轴远离所述模板的一侧。

7.如权利要求6所述的可拆模装配式钢筋桁架楼承板,其特征在于,

所述可拆模装配式钢筋桁架楼承板还包括伸缩杆和锁销,所述伸缩杆与所述支撑杆滑动连接,并位于所述伸缩杆远离所述支撑转轴的一端;所述锁销与所述支撑杆滑动连接,并与所述伸缩杆啮合,且部分伸出所述支撑杆的外周。
