专利号: 2020205123583
申请人: 刘华营
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

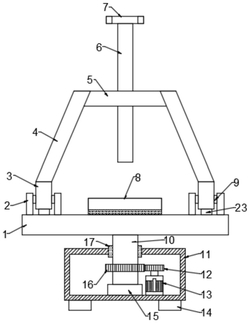

1.一种弓弦乐器展示装置,包括承托板(1),承托板(1)的下侧设有驱动箱(11),驱动箱(11)的底部设有支脚(14),其特征在于:所述承托板(1)的底面上连接有旋转轴(10),旋转轴(10)的底端连接有轴承座(15),驱动箱(11)的顶壁上嵌设有与旋转轴(10)配合的轴套(17),轴承座(15)安装在驱动箱(11)的底壁上,驱动箱(11)内设有用于带动旋转轴(10)运转的驱动组件;

所述承托板(1)上设有底托(8),底托(8)上开设有放置槽(18),承托板(1)的上侧设有升降杆(6),升降杆(6)的顶端安装有U型托(7),承托板(1)上设有用于支撑升降杆(6)的折叠组件。

2.根据权利要求1所述的弓弦乐器展示装置,其特征在于:

所述驱动组件包括电机(13)、主动齿轮(12)和从动齿轮(16);

所述电机(13)安装在驱动箱(11)内,电机(13)的输出轴与主动齿轮(12)连接,从动齿轮(16)安装在旋转轴(10)上,主动齿轮(12)与从动齿轮(16)啮合。

3.根据权利要求1所述的弓弦乐器展示装置,其特征在于:

所述折叠组件包括铰接块(3)、斜杆(4)和横梁(5);

所述承托板(1)上设有支座(2),支座(2)上安装有销轴(9),铰接块(3)安装在销轴(9)上,斜杆(4)固定在铰接块(3)上,斜杆(4)的顶部连接有横梁(5),升降杆(6)贯穿横梁(5)并与其滑动连接,横梁(5)上螺纹安装有用于固定升降杆(6)的锁紧螺栓(19),承托板(1)上设有用于锁定铰接块(3)位置的锁止组件。

4.根据权利要求3所述的弓弦乐器展示装置,其特征在于:

所述锁止组件包括锁止杆(22)和限位板(23);

所述限位板(23)固定在承托板(1)上,锁止杆(22)固定在铰接块(3)上,限位板(23)上开设有与锁止杆(22)配合的嵌入槽(24),锁止杆(22)上螺纹套设有第一螺母(20)和第二螺母(21)。

5.根据权利要求1或2所述的弓弦乐器展示装置,其特征在于:

所述驱动箱(11)上固定有嵌入槽(24),嵌入槽(24)上安装有轮座(26),轮座(26)上设有转轮(27),承托板(1)的底面上设有导轨环(25),导轨环(25)的底部开设有与转轮(27)配合的轮槽(28)。
