专利号: 2020205192032
申请人: 杜宁
专利类型:实用新型
专利状态:已下证
专利领域: 装订;图册;文件夹;特种印刷品
更新日期:2024-07-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

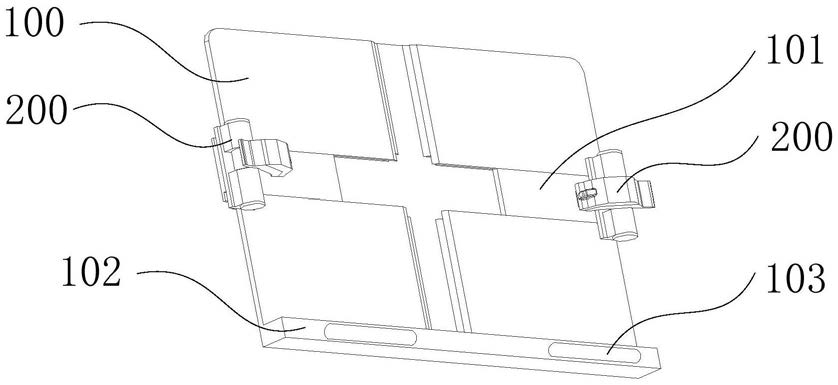

1.一种智能阅读器,包括本体(100),所述本体(100)正面的底部设有挡止部(102),其特征在于:所述本体(100)两侧分别至少安装一个电动书夹(200),所述电动书夹(200)包括:安装支座(201)、固定安装在所述安装支座(201)上的翻转电机(202)、与所述翻转电机(202)的输出轴同轴固定连接的夹书组件(230)、与所述夹书组件(230)固定连接的转轴(204)、套设在所述转轴(204)上的扭簧(205);所述转轴(204)与所述翻转电机(202)输出轴的轴线重合;所述扭簧(205)一端与所述转轴(204)固定,另一端与所述安装支座(201)固定;所述电动书夹(200)闭合时压住置于所述本体(100)正面的阅读物,所述电动书夹(200)张开时,松开压住的阅读物。

2.根据权利要求1所述的一种智能阅读器,其特征在于:所述夹书组件(230)包括:下壳体(232)、与所述下壳体(232)相扣合的上壳体(231),所述上壳体(231)与所述下壳体(232)扣合后在内部形成容置腔,所述容置腔内固定安装捻书电机(233)和捻书滚轮(234);所述捻书滚轮(234)部分露出所述容置腔外部;所述捻书滚轮(234)在所述捻书电机(233)驱动下做回转运动。

3.根据权利要求2所述的一种智能阅读器,其特征在于:所述捻书电机(233)通过若干齿轮及行星减速箱驱动所述捻书滚轮(234)做回转运动。

4.根据权利要求2所述的一种智能阅读器,其特征在于:所述上壳体(231)外表面设置若干用于检测书页翻转状态的光线感应器(235)。

5.根据权利要求2所述的一种智能阅读器,其特征在于:所述上壳体(231)或下壳体(232)设置方便下压的翘曲部(232a)。

6.根据权利要求2所述的一种智能阅读器,其特征在于:所述捻书滚轮(234)的材质为橡胶或者硅胶。

7.根据权利要求1所述的一种智能阅读器,其特征在于:所述挡止部(102)外表面设置至少两个触发开关(103),所述触发开关(103)控制所述电动书夹(200)张开或闭合;所述触发开关(103)为红外线传感器、光电传感器、轻触开关或触摸屏。

8.根据权利要求1-7任一项所述的一种智能阅读器,其特征在于:所述本体(100)正面设置导向槽(100a),所述导向槽(100a)内滑动设置调节板(101),所述电动书夹(200)固定安装在所述调节板(101)上。

9.根据权利要求1-7任一项所述的一种智能阅读器,其特征在于:所述本体(100)的背面设置安装部(100c),所述安装部(100c)为若干螺纹柱、螺纹孔或安装座。

10.根据权利要求1-7任一项所述的一种智能阅读器,其特征在于:所述本体(100)正面的中间位置设置一凹部(100b)。
