专利号: 2020205269246
申请人: 王艳萍
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

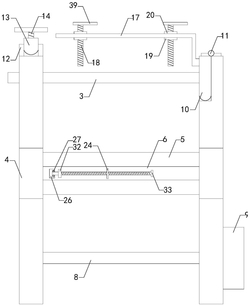

1.一种蕾丝花边生产用面料分条装置,包括两组安装架(1)、四组支撑腿(2)、安装轴(3)、两组控制板(4)、控制轴(5)、支持杆(6)、多组圆形切刀(7)、收卷轴(8)和动力模块(9),两组安装架(1)的底端的前侧和后侧分别与四组支撑腿(2)的顶端连接,两组控制板(4)的底端分别与两组安装架(1)的顶端的中部区域连接,控制轴(5)的左端和右端分别与两组安装架(1)的内端中部区域转动连接,多组圆形切刀(7)外圆周侧壁底端均与控制轴(5)的外圆周侧壁的顶端紧贴,收卷轴(8)的左端和右端分别与两组安装架(1)的前端转动连接,动力模块(9)的左端与右侧安装架的右端前侧连接;其特征在于,还包括转动板(10)、连接合页(11)、两组固定片(12)、抬动杆(13)、紧固长螺丝(14)、挤压弹簧(15)和挤压垫(16),右侧所述安装架的左端后侧设置有转动槽,所述转动板(10)的右端与转动槽的右端紧贴,所述连接合页(11)的左部区域与转动板(10)的后端中部区域螺装,所述连接合页(11)的右部区域与右侧所述安装架的后端中部区域螺装,所述安装轴(3)的右端与转动板(10)的左端中部区域转动连接,两组固定片(12)的前端分别与左侧所述安装架的后端的左侧和右侧连接,所述抬动杆(13)的左端和右端的顶部区域分别与两组固定片(12)的内端铰接,左侧所述安装架的后端中部区域设置有卡槽,左侧所述安装架的后端下侧设置有紧固螺纹孔,所述抬动杆(13)的前端底部区域贯穿设置有插入孔,所述紧固长螺丝(14)的前端自抬动杆(13)的后侧穿过插入孔并且伸出至抬动杆(13)的前侧,所述紧固长螺丝(14)的前端自左侧所述安装架的后侧螺装穿入至紧固螺纹孔内部,所述紧固螺丝的后端设置有调节帽,所述调节帽的前端与抬动杆(13)的后端底部区域紧贴,所述挤压弹簧(15)的后端与抬动杆(13)的前端中部区域连接,所述挤压弹簧(15)的前端与挤压垫(16)的后端连接;还包括滑动杆(17)、两组调节螺纹杆(18)、两组紧固环(19)和两组限位环(20),所述滑动杆(17)的右下部区域的右端与转动板(10)的左端中部区域后侧连接,所述滑动杆(17)的后端贯穿设置有滑轨,所述两组调节螺纹杆(18)的前端分别自滑动杆(17)的左后侧和右后侧穿过滑轨并且分别伸出至滑动杆(17)额左前侧和右前侧,所述两组紧固环(19)的内圆周侧壁均设置有紧固螺纹孔,所述两组限位环(20)的内圆周侧壁均设置有限位螺纹孔,所述两组紧固环(19)分别与两组调节螺纹杆(18)螺装,所述两组限位环(20)分别与两组调节螺纹杆(18)螺装,所述两组紧固环(19)的顶端均与滑动杆(17)的底端紧贴,所述两组限位环(20)的底端均与滑动杆(17)的顶端紧贴;还包括伸缩架、固定板(22)、滑动块(23)、调节板(24)、转动螺纹杆(25)、固定座(26)、转动轴承(27)、两组升降块(28)、两组推动弹簧(29)、定位杆(30)、多组左带动杆(31)和多组右带动杆,所述伸缩架铰接设置有多组四边形伸缩框(21),右端所述四边形伸缩框的右端与定位杆(30)的前端底部区域铰接,所述定位杆(30)的顶端与支持杆(6)的底端右侧连接,左端所述四边形伸缩框的顶端与固定板(22)的前端中部区域铰接,所述支持杆(6)的内部设置有滑动腔,所述滑动腔的底端连通设置有滑动孔,所述滑动块(23)与滑动腔滑动卡装,所述滑动块(23)的底端设置有连接杆,所述连接杆的底端自滑动腔的内部穿过滑动孔并且伸出至支持杆(6)的下侧,所述连接杆的底端与固定板(22)的顶端中部区域连接,所述滑动腔的顶端左部区域连通设置有带动孔,所述调节板(24)的底端设置有安装杆,所述安装杆的底端自支持杆(6)的上侧穿过带动孔并且伸入至滑动腔的内部,所述安装杆的底端与滑动块(23)的顶端中部区域连接,所述调节板(24)的底端与支持杆(6)的顶端紧贴,所述调节板(24)的右端贯穿设置有带动螺纹孔,所述转动螺纹杆(25)与调节板(24)螺装,所述固定座(26)的底端与支持杆(6)的顶端左部区域连接,所述固定座(26)的右端中部区域设置有稳固槽,所述转动轴承(27)与稳固槽固定卡装,所述转动螺纹杆(25)的左端与转动轴承(27)的中心区域固定卡装,所述两组控制板(4)的内部设置有两组伸缩腔,所述两组伸缩腔的内端分别连通设置有两组伸缩孔,所述支持杆(6)的左端和右端分别自两组控制板(4)的内侧穿过两组伸缩孔并且分别伸入至两组伸缩腔的内部,所述支持杆(6)的左端和右端分别与两组升降块(28)的内端中部区域连接,所述两组推动弹簧(29)分别与两组伸缩腔的内部活动卡装,所述两组推动弹簧(29)的顶端分别与两组伸缩腔的顶端紧贴,所述两组推动弹簧(29)的底端分别与两组升降块(28)的顶端紧贴,所述多组左带动杆(31)的左端分别与多组四边形伸缩框(21)的右下端中部区域铰接,所述多组右带动杆的右端分别与多组四边形伸缩框(21)的左下端中部区域铰接,所述多组圆形切刀(7)的中部区域分别设置有多组转动轴,所述多组转动轴的左端和右端分别与多组左带动杆(31)的右端和多组右带动杆的左端铰接。

2.如权利要求1所述的一种蕾丝花边生产用面料分条装置,其特征在于,还包括调控环(32),所述调控环(32)与转动螺纹杆(25)的左部区域固定套装。

3.如权利要求2所述的一种蕾丝花边生产用面料分条装置,其特征在于,还包括限位板(33),所述限位板(33)的中部区域的左端与转动螺纹杆(25)的右端连接。

4.如权利要求3所述的一种蕾丝花边生产用面料分条装置,其特征在于,还包括加固杆(34),所述加固杆(34)的左端与限位板(33)的右端中心区域连接,所述加固杆(34)的底端与支持杆(6)的顶端中部区域连接。

5.如权利要求4所述的一种蕾丝花边生产用面料分条装置,其特征在于,还包括挤压轴承(35),所述安装轴(3)的左部区域设置有固定槽,所述挤压轴承(35)的内圆周侧壁与安装轴(3)的固定槽的内圆周侧壁固定连接,所述挤压轴承(35)的左端和右端分别与固定槽的左端和右端紧贴,所述挤压轴承(35)外圆周侧壁的前端、顶端和底端分别与左侧所述安装架的卡槽的前端、顶端和底端紧贴,所述挤压轴承(35)的外圆周侧壁的后端与挤压垫(16)的前端紧贴。

6.如权利要求5所述的一种蕾丝花边生产用面料分条装置,其特征在于,还包括多组辅助固定板(36)和多组辅助滑动块(37),所述多组辅助滑动块(37)的底端中部区域分别设置有多组连接杆,所述多组辅助滑动块(37)均与支持杆(6)的滑动腔滑动卡装,所述多组连接杆的底端均自滑动腔的内部穿过滑动孔并且均伸出至支持杆(6)的下侧,所述多组连接杆的底端分别与多组辅助固定板(36)的顶端中部区域连接,所述多组辅助固定板(36)的顶端均与支持杆(6)的底端紧贴,所述多组辅助固定板(36)分别与多组四边形伸缩框(21)的顶端铰接。

7.如权利要求6所述的一种蕾丝花边生产用面料分条装置,其特征在于,还包括抬动把手(38),所述抬动把手(38)的底端与支持杆(6)的顶端的右部区域连接。

8.如权利要求7所述的一种蕾丝花边生产用面料分条装置,其特征在于,还包括两组转动把手(39),所述两组转动把手(39)的前端左侧分别与两组调节螺纹杆(18)的后端连接。
