专利号: 2020205338551
申请人: 天津江润塑料制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-06-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

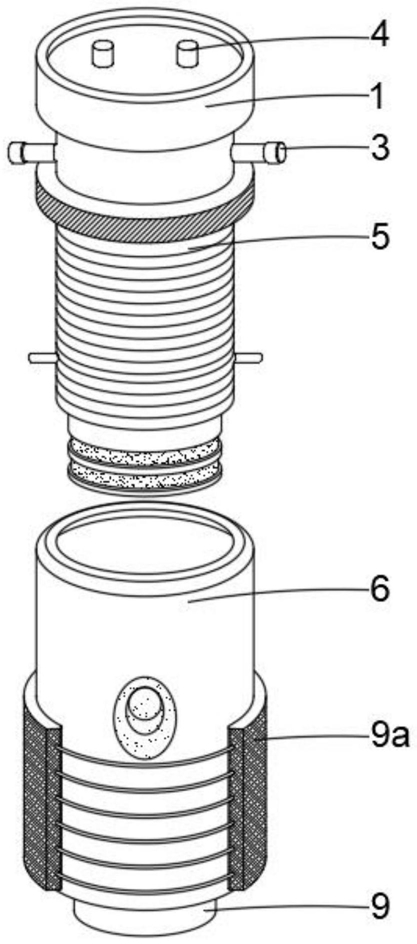

1.一种新能源汽车用塑料插接件,其特征在于,包括:

正极插头(1),所述正极插头(1)的插设端上设有螺纹段(5),且螺纹段(5)内开设有两个对称分布的安装腔(2);

卡接机构(3),每一个所述安装腔(2)内均安装有卡接机构(3),且卡接机构(3)包括U型卡接板(31)和弹簧(32),所述U型卡接板(31)安装在安装腔(2)内且U型卡接板(31)的两侧板分别穿过正极插头(1)侧壁开设的滑动腔延伸出正极插头(1),所述U型卡接板(31)的外侧壁通过若干个根均匀分布的弹簧(32)与安装腔(2)的内侧壁弹性连接;

负极插座(6),所述负极插座(6)上开设有插头螺纹孔(7),且插头螺纹孔(7)的两侧开设有限位插槽(8)。

2.根据权利要求1所述的新能源汽车用塑料插接件,其特征在于,所述正极插头(1)内安装有第一导电件(4),且第一导电件(4)包括连接头(41)、通孔(42)、连接导线(43)和触片(44),所述连接头(41)固定安装在正极插头(1)的顶部,且连接头(41)的底部固定安装有连接导线(43),所述连接导线(43)穿过正极插头(1)内部开设的通孔(42)并与正极插头(1)底部固定嵌合的触片(44)电性连接。

3.根据权利要求1所述的新能源汽车用塑料插接件,其特征在于,所述负极插座(6)内安装有第二导电件(9),且第二导电件(9)包括弹性导电片(91)和导电柱(92),所述弹性导电片(91)固定嵌合在插头螺纹孔(7)内,且弹性导电片(91)通过导线与负极插座(6)底部固定安装的导电柱(92)电性连接。

4.根据权利要求1所述的新能源汽车用塑料插接件,其特征在于,所述正极插头(1)上的螺纹段(5)与负极插座(6)上开设的插头螺纹孔(7)相互匹配。

5.根据权利要求4所述的新能源汽车用塑料插接件,其特征在于,所述插头螺纹孔(7)与正极插头(1)上的螺纹段(5)以旋转拧紧的方式螺纹固定连接。

6.根据权利要求1所述的新能源汽车用塑料插接件,其特征在于,所述负极插座(6)上固定包裹有防护罩(9a)。
