专利号: 2020205384367
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

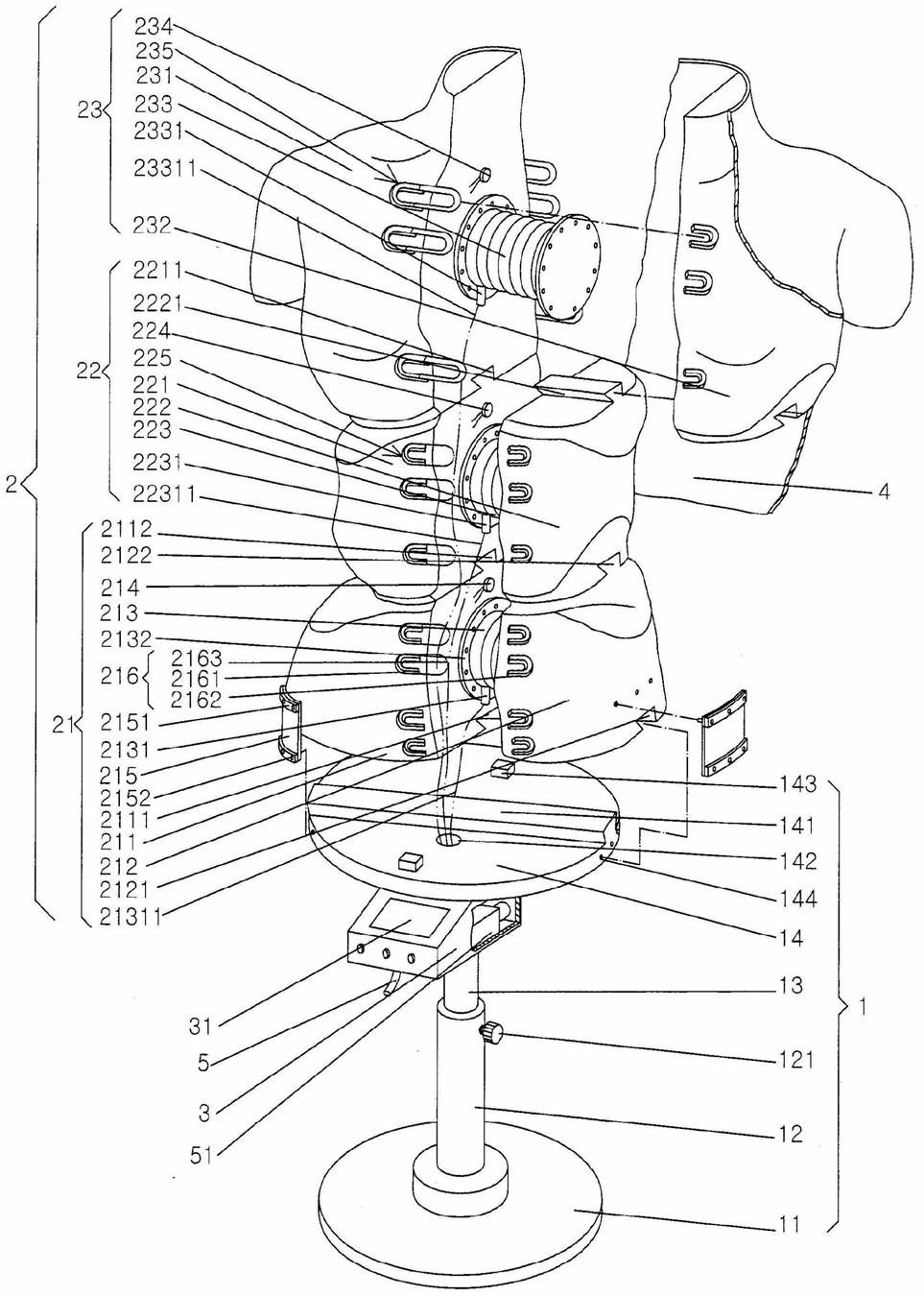

1.一种适用于网店用的成衣内部尺寸测量装置,其特征在于包括一模架(1);一成衣尺寸获取机构(2),该成衣尺寸获取机构(2)包括臀围尺寸模(21)、腰围尺寸模(22)和胸围尺寸模(23),臀围尺寸模(21)的下部与所述模架(1)的上部滑动配合,腰围尺寸模(22)的下部与臀围尺寸模(21)的上部滑动配合,胸围尺寸模(23)的下部与腰围尺寸模(22)的上部滑动配合;一控制器(3),该控制器(3)设置在所述模架(1)上,所述臀围尺寸模(21)、腰围尺寸模(22)以及胸围尺寸模(23)与控制器(3)电气连接;一橡胶弹性模套(4),该橡胶弹性模套(4)套置在所述尺寸获取机构(2)上,对所述臀围尺寸模(21)、腰围尺寸模(22)和胸围尺寸模(23)蔽护;在所述腰围尺寸模(22)的左侧下部以及右侧下部分别与所述臀围尺寸模(21)的左侧上部以及右侧上部之间各构成有一腰臀围侧面非接触凹陷部,而在所述胸围尺寸模(23)的左侧下部以及右侧下部分别与所述腰围尺寸模(22)的左侧上部以及右侧上部之间各构成有一胸腰围侧面非接触凹陷部。

2.根据权利要求1所述的适用于网店用的成衣内部尺寸测量装置,其特征在于所述的臀围尺寸模(21)包括臀围左半模(211)、臀围右半模(212)、臀围半模斥开气囊(213)、臀围半模测距传感器(214)、臀围半模连结伸缩带(215)和臀围半模合拢复位机构(216),臀围左半模(211)与臀围右半模(212)彼此形成面对面的位置关系,并且该臀围左半模(211)以及臀围右半模(212)的下部与所述模架(1)的上部滑动配合,臀围半模斥开气囊(213)固定在臀围左半模(211)与臀围右半模(212)之间,并且该臀围半模斥开气囊(213)具有一臀围半模斥开气囊进回气口(2131),在该臀围半模斥开气囊进回气口(2131)上连接有一臀围半模斥开气囊进回气口通气管(21311),该臀围半模斥开气囊进回气口通气管(21311)在穿过所述模架(1)的上部后与压力空气产生装置连接,臀围半模测距传感器(214)设置在臀围左半模(211)朝向臀围右半模(212)的一侧或者设置在臀围右半模(212)朝向臀围左半模(211)的一侧并且通过线路与所述控制器(3)电气连接,臀围半模连结伸缩带(215)在臀围左半模(211)以及臀围右半模(212)的下部并且在彼此对应的位置各固定有一个并且还同时与所述模架(1)的上部边缘部位固定,臀围半模合拢复位机构(216)以自上而下的间隔状态设置在臀围左半模(211)与臀围右半模(212)彼此接壤部位的前侧面和后侧面之间;所述的腰围尺寸模(22)在载着所述胸围尺寸模(23)的状态下与所述臀围左半模(211)以及臀围右半模(212)的上部滑动配合;所述的压力空气产生装置与控制器(3)电气控制连接。

3.根据权利要求2所述的适用于网店用的成衣内部尺寸测量装置,其特征在于所述的腰围尺寸模(22)包括腰围左半模(221)、腰围右半模(222)、腰围半模斥开气囊(223)、腰围半膜测距传感器(224)和腰围半模合拢复位机构(225),腰围左半模(221)与腰围右半模(222)彼此形成面对面的位置关系并且该腰围左半模(221)以及腰围右半模(222)的下部分别与所述臀围左半模(211)以及臀围右半模(212)的上部滑动配合,腰围半模斥开气囊(223)固定在腰围左半模(221)与腰围右半模(222)之间,并且该腰围半模斥开气囊(223)具有一腰围半模斥开气囊进回气口(2231),在该腰围半模斥开气囊进回气口(2231)上连接有一腰围半模斥开气囊进回气口通气管(22311),该腰围半模斥开气囊进回气口通气管(22311)在穿过所述模架(1)的上部后与所述的压力空气产生装置连接,腰围半膜测距传感器(224)设置在腰围左半模(221)朝向腰围右半模(222)的一侧或者设置在腰围右半模(222)朝向腰围左半模(221)的一侧并且通过线路与所述的控制器(3)电气连接,腰围半模合拢复位机构(225)以自上而下的间隔状态设置在腰围左半模(221)与腰围右半模(222)彼此接壤部位的前侧面和后侧面之间,并且该腰围半模合拢复位机构(225)的结构与所述臀围半模合拢复位机构(216)相同;所述的胸围尺寸模(23)的下部与所述腰围左半模(221)以及腰围右半模(222)的上部滑动配合;所述腰围左半模(221)的左侧下部以及腰围右半模(222)的右侧下部分别与臀围左半模(211)的左侧上部以及臀围右半模(212)的右侧上部之间各构成有一所述的腰臀围侧面非接触凹陷部。

4.根据权利要求3所述的适用于网店用的成衣内部尺寸测量装置,其特征在于所述的胸围尺寸模(23)包括胸围左半模(231)、胸围右半模(232)、胸围半模斥开气囊(233)、胸围半模测距传感器(234)和胸围半模合拢复位机构(235),胸围左半模(231)与胸围右半模(232)彼此形成面对面的位置关系,并且该胸围左半模(231)以及胸围右半模(232)的下部分别与所述腰围左半模(221)以及腰围右半模(222)的上部滑动配合,胸围半模斥开气囊(233)固定在胸围左半模(231)与胸围右半模(232)之间,并且该胸围半模斥开气囊(233)具有一胸围半模斥开气囊进回气口(2331),在该胸围半模斥开气囊进回气口(2331)上连接一胸围半模斥开气囊进回气口通气管(23311),该胸围半模斥开气囊进回气口通气管(23311)在穿过所述模架(1)的上部后与所述的压力空气产生装置连接,胸围半模测距传感器(234)设置在胸围左半模(231)朝向胸围右半模(232)的一侧或者设置在胸围右半模(232)朝向胸围左半模(231)的一侧并且通过线路与所述的控制器(3)电气连接,胸围半模合拢复位机构(235)以自上而下的间隔状态设置在胸围左半模(231)与胸围右半模(232)彼此接壤部位的前侧面和后侧面之间,并且该胸围半模合拢复位机构(235)的结构与所述腰围半模合拢复位机构(225)相同;在所述胸围左半模(231)的左侧下部以及胸围右半模(232)的右侧下部分别与所述腰围左半模(221)的左侧上部以及腰围右半模(222)的右侧上部之间各构成有一所述的胸腰围侧面非接触凹陷部。

5.根据权利要求2所述的适用于网店用的成衣内部尺寸测量装置,其特征在于所述模架(1)包括模架底盘(11)、模架底盘立管(12)、调整立柱(13)和模架顶盘(14),模架底盘(11)在使用状态下支承于地坪上,模架底盘立管(12)固定在模架底盘(11)朝向上的一侧的中央位置,调整立柱(13)的下端上下调整地与模架底盘立管(12)插配并且由配设在模架底盘立管(12)上的立柱调整锁定螺钉(121)锁定,模架顶盘(14)朝向下的一侧的中心位置与调整立柱(13)的顶部固定;所述臀围左半模(211)以及臀围右半模(212)的下部与模架顶盘(14)朝向上的一侧滑动配合;所述臀围半模连结伸缩带(215)与所述模架顶盘(14)的盘缘固定;所述的臀围半模斥开气囊进回气口通气管(21311)在穿过所述模架顶盘(14)后与所述压力空气产生装置连接;所述控制器(3)设置在调整立柱(13)的中部。

6.根据权利要求5所述的适用于网店用的成衣内部尺寸测量装置,其特征在于在所述模架顶盘(14)朝向上的一侧构成有一凸起于模架顶盘(14)的表面的模架顶盘导滑条(141),并且在模架顶盘(14)上还开设有一模架顶盘通气管让位孔(142)以及设置有臀围半模限位块(143);在所述臀围左半模(211)的底部构成有一臀围左半模滑动槽(2111),而在臀围右半模(212)的底部构成有一臀围右半模滑动槽(2121),该臀围左半模滑动槽(2111)以及臀围右半模滑动槽(2121)与所述模架顶盘导滑条(141)滑动配合;所述的臀围半模斥开气囊进回气口通气管(21311)由上向下穿过所述模架顶盘通气管让位孔(142)后在所述控制器(3)上与所述压力空气产生装置连接。

7.根据权利要求2所述的适用于网店用的成衣内部尺寸测量装置,其特征在于所述的臀围半模合拢复位机构(216)包括臀围左半模胶圈挂钩(2161)、臀围右半模胶圈挂钩(2162)和臀围半模挂钩胶圈(2163),臀围左半模胶圈挂钩(2161)以自上而下的间隔状态固定在所述臀围左半模(211)的宽度方向的前侧右方以及后侧右方,臀围右半模胶圈挂钩(2162)以自上而下的间隔状态固定在所述臀围右半模(212)的高度方向的前侧左方以及后侧左方并且与臀围左半模胶圈挂钩(2161)相对应,臀围半模挂钩胶圈(2163)分配在每一个臀围左半模胶圈挂钩(2161)与臀围右半模胶圈挂钩(2162)之间,并且该臀围半模挂钩胶圈(2163)的一端套置在臀围左半模胶圈挂钩(2161)上,而另一端套置在臀围右半模胶圈挂钩(2162)上。

8.根据权利要求3所述的适用于网店用的成衣内部尺寸测量装置,其特征在于在所述臀围左半模(211)的上部构成有臀围左半模导滑凸条(2112),而在臀围右半模(212)的上部构成有臀围右半模导滑凸条(2122),在所述腰围左半模(221)的下部构成有腰围左半模凹槽,而在所述的腰围右半模(222)的下部构成有腰围右半模凹槽,腰围左半模凹槽与所述的臀围左半模导滑凸条(2112)滑动配合,而腰围右半模凹槽与所述的臀围右半模导滑凸条(2122)滑动配合。

9.根据权利要求4所述的适用于网店用的成衣内部尺寸测量装置,其特征在于在所述腰围左半模(221)的上部构成有腰围左半模导滑凸条(2211),而在所述腰围右半模(222)的上部构成有腰围右半模导滑凸条(2221),在所述胸围左半模(231)的下部构成有胸围左半模凹槽,在所述的胸围右半模(232)的下部有胸围右半模凹槽,胸围左半模凹槽与所述的腰围左半模导滑凸条(2211)滑动配合,而胸围右半模凹槽与所述的腰围右半模导滑凸条(2221)滑动配合。

10.根据权利要求7所述的适用于网店用的成衣内部尺寸测量装置,其特征在于所述的臀围半模挂钩胶圈(2163)为环状的并且无端点的弹性橡胶圈或弹性乳胶圈。
