专利号: 2020205585968
申请人: 苏州迈丽机械设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

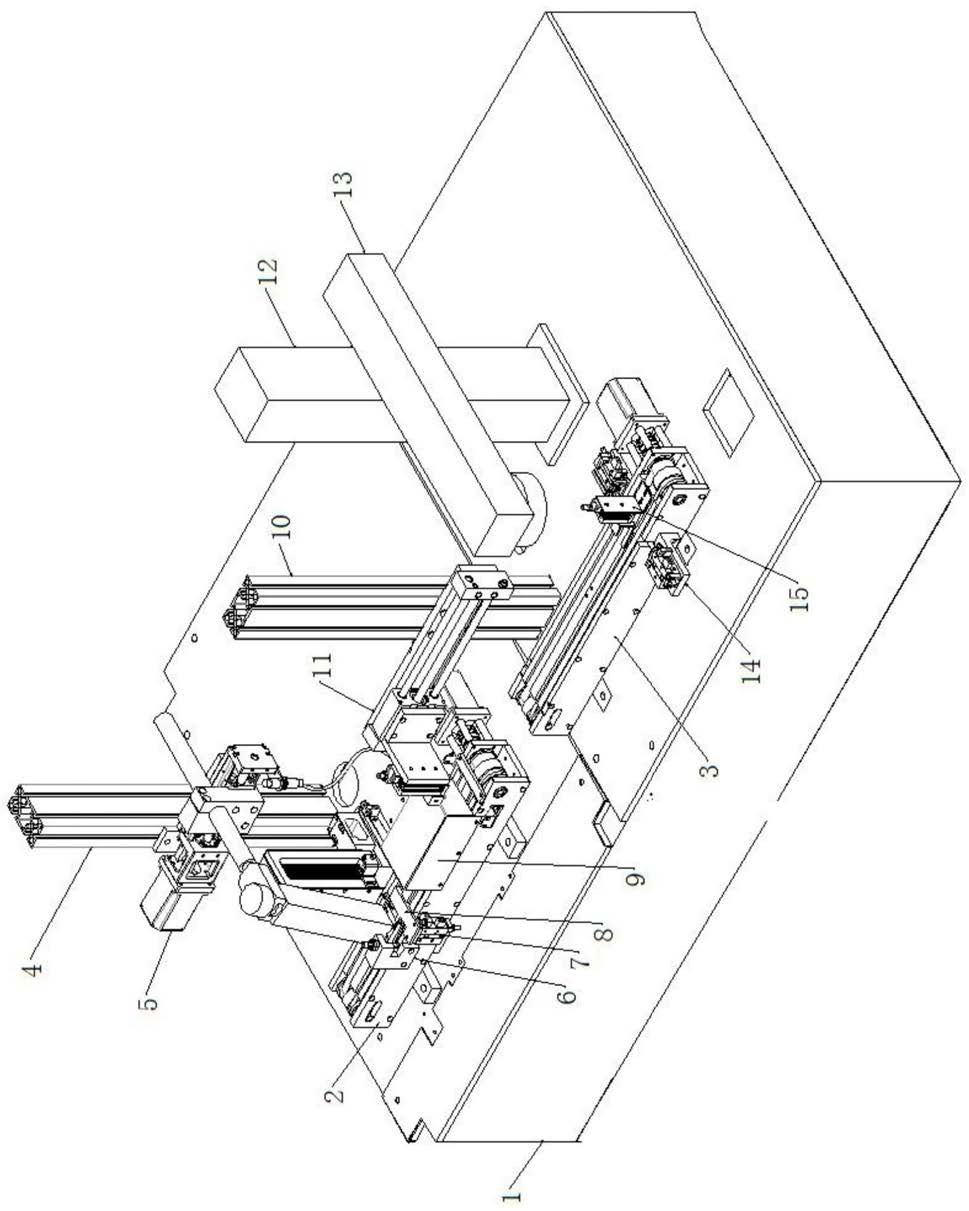

1.一种键帽喷墨镭雕一体机喷码机构,包括箱体(1),其特征在于:所述箱体(1)上沿直线分布有传送机构一(2)和传送机构二(3);所述传送机构一(2)的一侧设有立柱一(4),所述立柱一(4)上安装有喷码机构(5),所述传送机构一(2)上依次安装有定位机构(6)、定位块(8)、烘箱(9)和挡料板(201),所述挡料板(201)安装于传送机构一(2)的输出端;其中,所述喷码机构(5)位于定位块(8)的正上方,所述传送机构一(2)的侧面安装有带动定位机构(6)升降的气缸(7);所述传送机构二(3)的一侧安装有立柱二(10)和立柱三(12),所述立柱二(10)的一侧安装有送料机构(11),所述立柱三(12)上安装有打标机构(13),所述传送机构二(3)上安装有限位机构(15),同时传送机构二(3)的两侧安装有与限位机构(15)相对应的夹紧机构(14);其中,所述打标机构(13)位于限位机构(15)的正上方;所述传送机构一(2)上的物料通过送料机构(11)运送至传送机构二(3)上。2.根据权利要求1所述的一种键帽喷墨镭雕一体机喷码机构,其特征在于,所述传送机构一(2)包括步进电机一(202)、传动轮一(203)、安装架一(204)、导料板一(205)和皮带,所述安装架一(204)为U型结构,所述安装架一(204)的两端分别安装有传动轮一(203),两传动轮一(203)之间设有导料板一(205);位于安装架一(204)输出端的传动轮一(203)通过安装架一(204)上安装的步进电机一(202)带动其转动;所述安装架一(204)输出端上安装有挡料板(201);其中,所述传动轮一(203)上设有两环状槽,两传动轮一(203)上套接的两皮带分别位于两环状槽内,同时皮带的中端位于导料板一(205)设有的凹槽内。3.根据权利要求1所述的一种键帽喷墨镭雕一体机喷码机构,其特征在于,所述传送机构二(3)包括步进电机二(302)、传动轮二(303)、安装架二(304)和导料板二(305),所述传送机构二(3)与传送机构一(2)结构特征相同。4.根据权利要求3所述的一种键帽喷墨镭雕一体机喷码机构,其特征在于,所述导料板二(305)上固定有固定板(301),所述固定板(301)上安装有限位机构(15),所述限位机构(15)包括伸缩气缸和止动板,所述伸缩气缸固定在固定板(301)上,所述止动板安装在伸缩气缸的伸缩块上,所述止动板设有与导料板二(305)的凹槽对应的延长板。5.根据权利要求1所述的一种键帽喷墨镭雕一体机喷码机构,其特征在于,所述喷码机构(5)包括电机、滑动架、固定杆和喷头,所述电机带动滑动架上安装的滑块沿滑动架移动,所述滑块上固定有固定杆的端部固定安装有喷头,所述喷头位于定位块(8)一侧设有的遮挡板的正上方。6.根据权利要求1所述的一种键帽喷墨镭雕一体机喷码机构,其特征在于,所述送料机构(11)包括滑动架、滑动块、伸缩气缸、真空吸盘,所述滑动架固定在立柱二(10)上,所述滑动架上滑动安装有滑动块,所述滑动块上固定安装有伸缩气缸,所述伸缩气缸的底部安装有真空吸盘。
