专利号: 2020205651762
申请人: 沭阳宏达复合制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2025-03-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

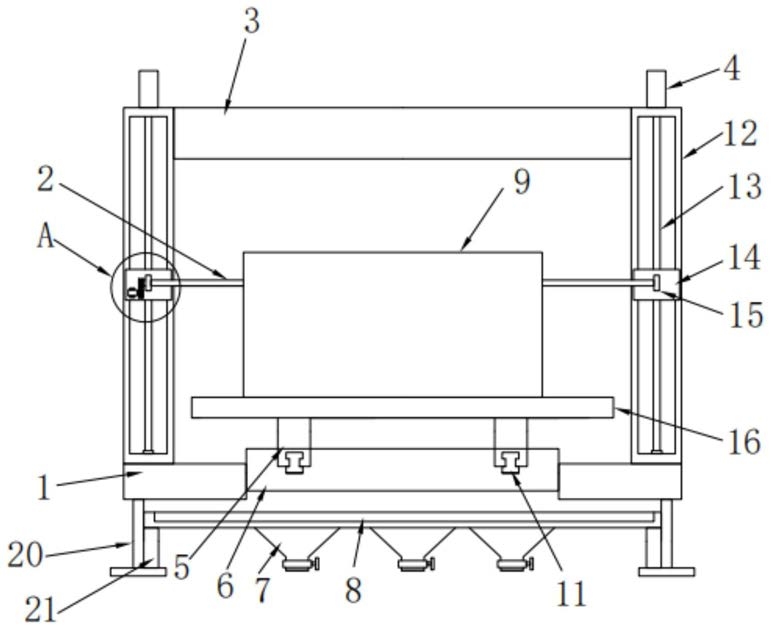

1.一种海绵加工用切断装置,包括对称设置的支撑板(1),其特征在于:两个所述支撑板(1)的之间焊接有支撑框(6),所述支撑框(6)的内前后内壁之间对称的设有两个滑槽(11),且两个滑槽(11)上分别滑动连接有滑块(5),两个所述滑块(5)的顶部共同焊接有切割台(16),所述支撑框(6)的后端焊接有气缸安装台(19),所述气缸安装台(19)上对称安装有两个气缸(22),且气缸(22)的伸缩杆伸入至支撑框(6)内与切割台(16)的侧壁相连接,所述切割台(16)上焊接有待切割海绵块(9),两个所述支撑板(1)的顶部均焊接有传动框(12),所述传动框(12)上端侧壁之间安装有横梁杆(3),所述传动框(12)内转动安装有传动丝杆(13),两个传动丝杆(13)的顶部安装有第一电动机(4),所述传动丝杆(13)上螺接有移动座(14),所述移动座(14)的正面中部垂直设置有凸板(15),所述凸板(15)对称设有两个,且两个凸板(15)之间转动连接有切线刀(2),其中一端移动座(14)的正面安装有第二电动机(17),所述第二电动机(17)的输出轴上安装有第一传动带轮(18),所述切线刀(2)的一端安装有第二传动带轮(10),所述第一传动带轮(18)和第二传动带轮(10)通过皮带进行连接。

2.根据权利要求1所述的一种海绵加工用切断装置,其特征在于:两个所述支撑板(1)的下方设有T型支架(20),且两个T型支架(20)的内侧端均焊接有搭接板(21)。

3.根据权利要求2所述的一种海绵加工用切断装置,其特征在于:所述搭接板(21)的顶部上方搭接有位于支撑框(6)下方的废料收集箱(8),所述废料收集箱(8)的底部等距离的设有若干排料斗(7),所述排料斗(7)为锥形结构,且排料斗(7)的出料口位置处安装阀门。

4.根据权利要求1所述的一种海绵加工用切断装置,其特征在于:所述切线刀(2)的长度大于切割台(16)的长度,所述切线刀(2)的外壁喷涂有镀锌防锈层。

5.根据权利要求1所述的一种海绵加工用切断装置,其特征在于:所述滑槽(11)的横截面形状为工字型。

6.根据权利要求1所述的一种海绵加工用切断装置,其特征在于:所述传动丝杆(13)的下端和传动框(12)的内底壁的接触面间设有轴承。
