专利号: 2020205763221
申请人: 王宏桥
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

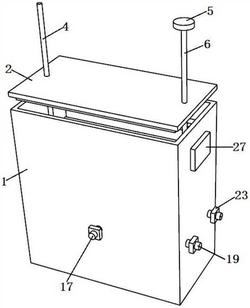

1.一种多功能医疗器械用支架,包括柜体(1)、盖板(2)和托盘(7),所述柜体(1)内壁固定有盒体(3),其特征在于:

所述盒体(3)一内壁固定有滑杆(4);

所述盒体(3)一内壁通过轴承转动连接有螺纹丝杆(6),所述螺纹丝杆(6)另一端固定有把手(5);

所述托盘(7)一相对侧面均固定有固定块(8),一所述固定块(8)一表面开有第一螺纹孔(9),另一所述固定块(8)一表面开有第一滑槽(10),所述滑杆(4)与第一滑槽(10)内壁间隙配合,所述固定块(8)通过第一螺纹孔(9)与螺纹丝杆(6)螺纹连接;

所述盖板(2)一表面开有第二滑槽和第二螺纹孔,所述滑杆(4)与第二滑槽内壁间隙配合,所述盖板(2)通过第二螺纹孔与螺纹丝杆(6)螺纹连接;

所述柜体(1)内壁固定有第一水箱(13)、一组第二水箱(18)和集污箱(29),所述第一水箱(13)内部设有第一水泵(14),所述第一水泵(14)出水口一端固定有第一水管(15),所述第一水管(15)另一端依次贯穿第一水箱(13)一内壁和盒体(3)一表面且延伸至盒体(3)内部,所述第一水箱(13)一表面贯穿固定有第二水管(17),所述第二水管(17)另一端贯穿柜体(1)一内壁且延伸至柜体(1)外部,所述柜体(1)一相对内壁之间固定有一组第四水管(20),所述第四水管(20)周侧面贯穿固定有若干喷头(21);

所述第二水箱(18)内部设有第二水泵,所述第二水泵出水口一端固定有输液管(22),所述输液管(22)另一端依次贯穿第二水箱(18)一内壁和盒体(3)一表面且与第四水管(20)固定连通,所述第二水箱(18)一表面贯穿固定有第三水管(19),所述第三水管(19)另一端贯穿柜体(1)一内壁且延伸至柜体(1)外部,所述柜体(1)一相对内壁之间固定有一组支撑板(24),两所述支撑板(24)一表面固定有一组超声波发生器组(25),所述盒体(3)一表面贯穿固定有排污管(28),所述排污管(28)另一端贯穿集污箱(29)一表面且延伸至集污箱(29)内部。

2.根据权利要求1所述的一种多功能医疗器械用支架,其特征在于,所述托盘(7)一内壁开有若干第一漏孔(11),所述托盘(7)周侧面开有若干第二漏孔(12)。

3.根据权利要求1所述的一种多功能医疗器械用支架,其特征在于,所述第一水管(15)上设有单向阀(16),所述柜体(1)一相对内壁之间固定有两组紫外线灯(26),所述柜体(1)一表面固定有控制器(27)。

4.根据权利要求1所述的一种多功能医疗器械用支架,其特征在于,所述盖板(2)位于柜体(1)正上方,所述盒体(3)位于一组超声波发生器组(25)正上方。

5.根据权利要求1所述的一种多功能医疗器械用支架,其特征在于,所述集污箱(29)一表面贯穿固定有排液管(30),所述排液管(30)另一端贯穿柜体(1)一内壁且延伸至柜体(1)外部,所述第二水管(17)上、第三水管(19)上、排污管(28)上、排液管(30)上均设有电磁阀(23)。
