专利号: 2020205805120
申请人: 天津市鑫亿泵业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-05-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

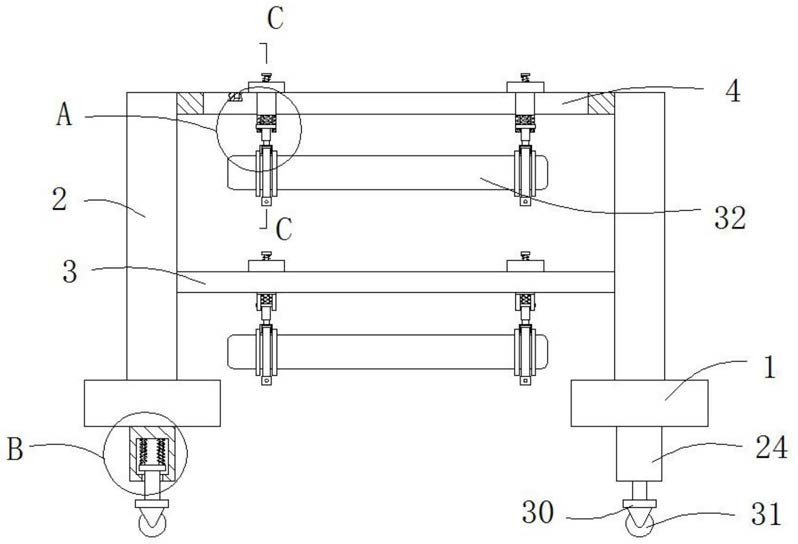

1.一种高寿命防腐防垢的潜油电泵,包括两个底座(1),其特征在于,两个所述底座(1)的上表面均固定连接有支撑板(2),两个所述支撑板(2)相向一侧的侧壁固定连接有多个安装板(3),所述安装板(3)的侧壁开设有导向口(4),所述导向口(4)内插接有两个连接杆(5),所述连接杆(5)的上端固定连接有限位板(6),所述连接杆(5)的下表面对称固定连接有两个卡框(7),所述卡框(7)内卡接有卡位板(8),所述卡位板(8)和连接杆(5)的下表面之间固定连接有多根第一弹簧(9),所述卡位板(8)的下表面固定连接有插筒(10),所述插筒(10)内插接有连接销(11),所述连接销(11)的下端固定连接有连接框(12),所述连接框(12)相向一侧的侧壁通过转轴转动连接有两个半圆板(13),两个所述半圆板(13)的下端均固定连接有销板(14),所述销板(14)的侧壁开设有销孔(15),所述销孔(15)内螺纹连接有螺纹销(16)。2.根据权利要求1所述的一种高寿命防腐防垢的潜油电泵,其特征在于,所述限位板(6)的侧壁对称开设有两个限位孔(17),所述限位孔(17)内插接有限位销(18),所述安装板(3)的侧壁开设有多个与限位销(18)相匹配的限位槽(19),所述限位销(18)的上端固定连接有拉板(20),所述拉板(20)和限位板(6)之间固定连接有同一根套设在限位销(18)外的第二弹簧(21)。3.根据权利要求1所述的一种高寿命防腐防垢的潜油电泵,其特征在于,两个所述半圆板(13)的内壁均固定连接有多根第三弹簧(22),多根所述第三弹簧(22)远离半圆板(13)的一端固定连接有挤压板(23)。4.根据权利要求1所述的一种高寿命防腐防垢的潜油电泵,其特征在于,所述底座(1)的下表面固定连接有减震筒(24),所述减震筒(24)内插接有减震杆(25),所述减震筒(24)内开设有限行槽(26),所述限行槽(26)内滑动连接有限行板(27),所述限行板(27)的上表面固定连接有两根伸缩杆(28),所述伸缩杆(28)的上端与限行槽(26)的侧壁固定连接,所述限行槽(26)的侧壁和限行板(27)之间的侧壁固定连接有套设在伸缩杆(28)外的减震弹簧(29)。5.根据权利要求4所述的一种高寿命防腐防垢的潜油电泵,其特征在于,所述减震杆(25)的下端固定连接有轮板(30),所述轮板(30)的下表面固定连接有自锁轮(31)。6.根据权利要求3所述的一种高寿命防腐防垢的潜油电泵,其特征在于,两个所述挤压板(23)之间放置有同一根电泵本体(32),所述电泵本体(32)的侧壁固定连接有四个圈板(33)。
