专利号: 2020205805258
申请人: 天津市鑫亿泵业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

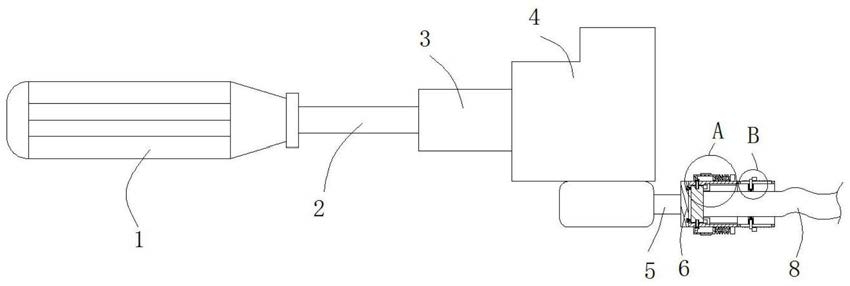

1.一种减震式全压潜油泵,包括泵体(1),其特征在于,所述泵体(1)的侧壁固定连通有输油管(2),所述输油管(2)远离泵体(1)的一端固定连通有立管(3),所述立管(3)远离输油管(2)的一端固定连接有泵头(4),所述泵头(4)的侧壁固定连通有出油口(5),所述出油口(5)远离泵头(4)的一端固定连通有连接圈板(6),所述连接圈板(6)的侧壁固定连接有套筒(7),所述套筒(7)内插接有出油管(8),所述出油管(8)靠近连接圈板(6)的一端固定连通有固定圈板(9),所述套筒(7)的侧壁开设有多个限位孔(10),所述限位孔(10)内插接有限位销(11),所述固定圈板(9)的侧壁开设有多个与限位销(11)相匹配的限位槽(31),所述限位销(11)伸出限位孔(10)的一端固定连接有三角块(12),所述三角块(12)的侧壁和套筒(7)的侧壁之间固定连接有同一根套设在限位销(11)外的第一弹簧(13),所述套筒(7)外滑动连接有滑筒(14),所述滑筒(14)的内壁固定连接有与三角块(12)相匹配的横截面为三角型结构的三角环(15),所述套筒(7)的侧壁固定连接有固定块(16),所述固定块(16)和滑筒(14)之间的侧壁固定连接有同一根伸缩杆(17),所述固定块(16)和滑筒(14)之间的侧壁固定连接有同一根套设在伸缩杆(17)外的第二弹簧(18)。

2.根据权利要求1所述的一种减震式全压潜油泵,其特征在于,所述套筒(7)远离连接圈板(6)的一端固定连接有压紧筒(19),所述压紧筒(19)的外壁固定连接有螺纹,所述压紧筒(19)的外螺纹套设有与之相匹配的螺纹筒(20),所述出油管(8)的侧壁对称固定连接有两个插筒(21),所述插筒(21)和插接有压杆(22),所述压杆(22)的下侧壁和插筒(21)的下侧壁之间固定连接有同一根第三弹簧(23),所述压紧筒(19)的侧壁开设有导向口(32)。

3.根据权利要求2所述的一种减震式全压潜油泵,其特征在于,所述压杆(22)的内壁对称开设有两个支撑块(24),所述插筒(21)的侧壁开设有与支撑块(24)相匹配的支撑槽(25)。

4.根据权利要求1所述的一种减震式全压潜油泵,其特征在于,所述连接圈板(6)的侧壁开设有密封槽(26),所述固定圈板(9)的侧壁开设有与密封槽(26)相匹配的密封圈(27)。

5.根据权利要求1所述的一种减震式全压潜油泵,其特征在于,所述套筒(7)的内壁对称开设有两个滑槽(28),所述固定圈板(9)的侧壁固定连接有两个与滑槽(28)相匹配的L型滑块(29)。

6.根据权利要求1所述的一种减震式全压潜油泵,其特征在于,所述滑筒(14)的侧壁固定连接有多个橡胶条(30)。
