专利号: 2020205809348
申请人: 金浔佳
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

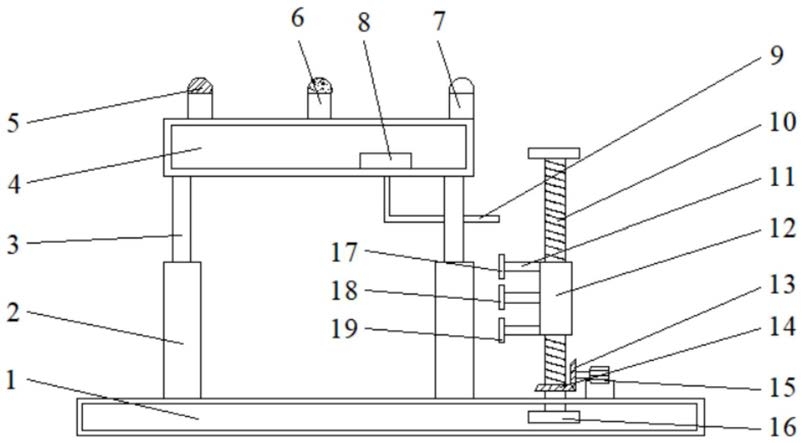

1.一种产品质量检测器,包括底座(1)和检测台(4),其特征在于,所述底座(1)顶部设有套筒(2)和丝杆(10),且套筒(2)底部和底座(1)顶部固定连接,所述套筒(2)顶部设有套杆(3),且套杆(3)底部位于套筒(2)内部,所述检测台(4)位于套杆(3)顶部,且套杆(3)顶部和检测台(4)底部固定连接,所述检测台(4)内部设有蓄电池(8),且检测台(4)顶部设有红光灯(5)、绿光灯(6)和黄光灯(7),所述检测台(4)底部设有总连接件(9),且底座(1)上方设有活动块(12)和第一锥齿轮(14),所述丝杆(10)穿过活动块(12)和第一锥齿轮(14),且底座(1)内部设有转盘(16),所述丝杆(10)底部穿过底座(1)顶部和转盘(16)中心处固定连接,且转盘(16)和底座(1)内部转动连接,所述第一锥齿轮(14)侧面设有第二锥齿轮(13),且第二锥齿轮(13)侧面设有正反电机(15),所述活动块(12)侧面设有分连接件(11),且分连接件(11)有三个,三个所述分连接件(11)顶端分别设有第一导电板(17)、第二导电板(18)和第三导电板(19)。

2.根据权利要求1所述的一种产品质量检测器,其特征在于,所述套杆(3)和套筒(2)之间滑动连接,且套杆(3)底部和套筒(2)内底部之间设有弹簧(20),所述弹簧(20)位于套筒(2)内部。

3.根据权利要求2所述的一种产品质量检测器,其特征在于,所述弹簧(20)一端和套杆(3)底部固定连接,且弹簧(20)另一端和套筒(2)内底部固定连接。

4.根据权利要求3所述的一种产品质量检测器,其特征在于,所述红光灯(5)、绿光灯(6)和黄光灯(7)与检测台(4)顶部之间均设有灯柱,且灯柱和检测台(4)顶部固定连接。

5.根据权利要求4所述的一种产品质量检测器,其特征在于,所述丝杆(10)表面设有螺纹,且活动块(12)和丝杆(10)之间通过螺纹连接,所述第一锥齿轮(14)和丝杆(10)表面固定连接。

6.根据权利要求5所述的一种产品质量检测器,其特征在于,所述第一锥齿轮(14)和第二锥齿轮(13)之间啮合,且正反电机(15)的输出轴和第二锥齿轮(13)侧面固定连接。

7.根据权利要求6所述的一种产品质量检测器,其特征在于,所述第一导电板(17)和红光灯(5)、第二导电板(18)和绿光灯(6)、第三导电板(19)和黄光灯(7)之间均电连接。
