专利号: 2020205840586
申请人: 华庭锅炉(泰州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-08-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

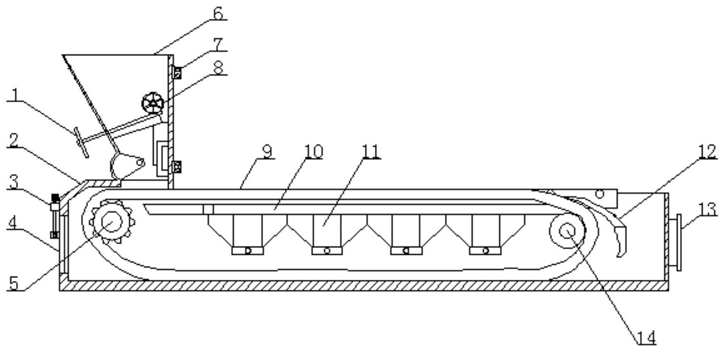

1.一种可实现煤部分气化燃烧的链条炉排,包括炉排外壳(2)和内侧支架(10),其特征在于:所述内侧支架(10)安装固定在炉排外壳(2)的内部中间位置上,所述内侧支架(10)的下端位于炉排外壳(2)内部设置有落灰存放斗(11),所述内侧支架(10)的左侧位于炉排外壳(2)上设置有前传动轴(5),所述内侧支架(10)的右侧位于炉排外壳(2)上设置有后驱动转轮(14),所述前传动轴(5)和后驱动转轮(14)通过输送炉链(9)固定连接,所述输送炉链(9)的外侧位于炉排外壳(2)的后端内部设置有挡渣器(12),所述炉排外壳(2)的右端中间设置有进风管道(13),所述炉排外壳(2)的左端中间设置有检修炉板(4),所述检修炉板(4)的外侧位于炉排外壳(2)上设置有炉板锁扣(3),所述炉排外壳(2)的上端左侧设置有金属煤斗(6),所述金属煤斗(6)的内部中间设置有内部放料机构(8),所述内部放料机构(8)的外端位于金属煤斗(6)上设置有控制转柄(1),所述金属煤斗(6)的右端外侧设置有固定配件(7)。

2.根据权利要求1所述的一种可实现煤部分气化燃烧的链条炉排,其特征在于:所述炉板锁扣(3)包括转动锁块(31)、凹型固定块(32)、金属螺纹杆(33)、中空方块(34)和转动轴柱(35),所述中空方块(34)的内部中间设置有金属螺纹杆(33),所述金属螺纹杆(33)和中空方块(34)通过转动轴柱(35)固定连接,所述金属螺纹杆(33)的上端外侧设置有凹型固定块(32),所述金属螺纹杆(33)的上端设置有转动锁块(31),所述凹型固定块(32)连接在炉排外壳(2)上,所述中空方块(34)连接在检修炉板(4)上。

3.根据权利要求1所述的一种可实现煤部分气化燃烧的链条炉排,其特征在于:所述挡渣器(12)包括中空弧形板(121)、调节螺柱(122)、伸缩短块(123)、定位螺钉(124)和弧形挡板(125),所述中空弧形板(121)的下端内侧设置有调节螺柱(122),所述调节螺柱(122)的内部中间设置有伸缩短块(123),所述调节螺柱(122)和伸缩短块(123)的连接处设置有定位螺钉(124),所述伸缩短块(123)的前端设置有弧形挡板(125),所述中空弧形板(121)连接在炉排外壳(2)上。

4.根据权利要求1所述的一种可实现煤部分气化燃烧的链条炉排,其特征在于:所述检修炉板(4)包括隔热挡板(41)、开合把手(42)和套接凸块(43),所述开合把手(42)的下端设置有隔热挡板(41),所述隔热挡板(41)的下端中间设置有套接凸块(43),所述隔热挡板(41)和套接凸块(43)连接在炉排外壳(2)上。

5.根据权利要求1所述的一种可实现煤部分气化燃烧的链条炉排,其特征在于:所述金属煤斗(6)为漏斗形状,且所述金属煤斗(6)的内部呈中空状态。

6.根据权利要求1所述的一种可实现煤部分气化燃烧的链条炉排,其特征在于:所述落灰存放斗(11)共设置有四个,且所述落灰存放斗(11)均平行等距固定在内侧支架(10)的下端位置上。

7.根据权利要求1所述的一种可实现煤部分气化燃烧的链条炉排,其特征在于:所述炉排外壳(2)为长方形,且所述炉排外壳(2)的内部呈中空状态。

8.根据权利要求1所述的一种可实现煤部分气化燃烧的链条炉排,其特征在于:所述炉排外壳(2)和检修炉板(4)通过铰链活动固定连接,且所述炉排外壳(2)和检修炉板(4)的外侧处于同一直线上。
