专利号: 2020205874370
申请人: 华庭锅炉(泰州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-08-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

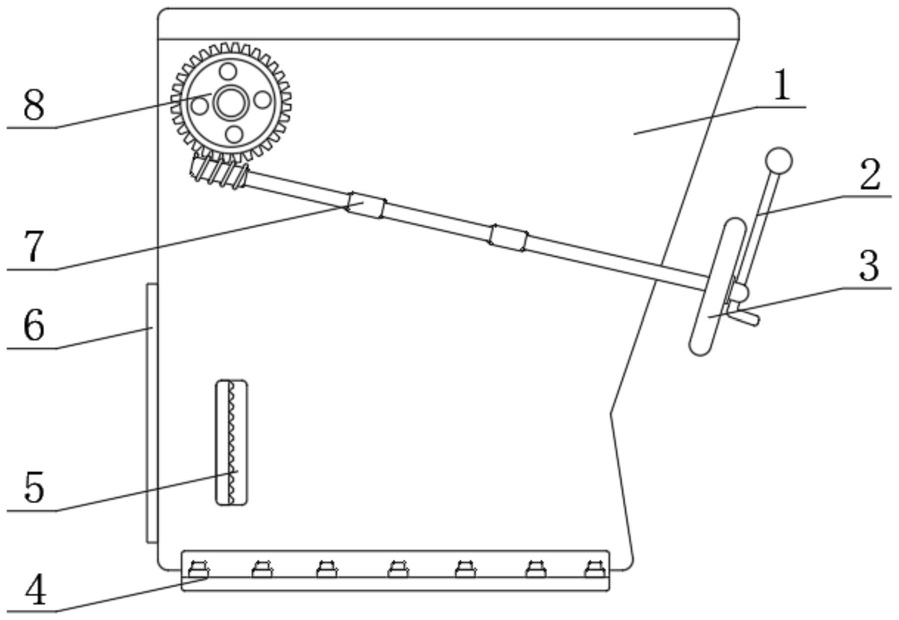

1.一种用于链条炉排锅炉的煤斗结构,包括煤斗框(1)和传动装置(8),其特征在于:所述煤斗框(1)的左上侧螺纹连接有传动装置(8),所述传动装置(8)的下端螺纹连接有传动机构(3),所述传动机构(3)的右端焊接有辅助传动装置(2),所述辅助传动装置(2)包括固定球(21)、转杆(22)、限位块(23)和固定座(24),所述转杆(22)的左端螺纹固定有固定球(21),所述转杆(22)的右侧套接有固定座(24),所述转杆(22)的右端位于固定座(24)的右方焊接有限位块(23),所述传动机构(3)的左右侧螺栓固定有固定套(7),所述煤斗框(1)的左下侧位于传动机构(3)的左下方设置有观察口(5),所述煤斗框(1)的左端下侧镶嵌有闸门(6),所述煤斗框(1)的下端焊接有固定直角板(4)。

2.根据权利要求1所述的一种用于链条炉排锅炉的煤斗结构,其特征在于:所述传动装置(8)包括传动辊(81)、辅助齿轮(82)、传动齿板(83)和齿轮组(84),所述传动辊(81)的左端螺纹固定有齿轮组(84),所述传动辊(81)的右端螺纹固定有辅助齿轮(82),所述辅助齿轮(82)的下端螺纹连接有传动齿板(83)。

3.根据权利要求1所述的一种用于链条炉排锅炉的煤斗结构,其特征在于:所述传动机构(3)包括转动轮(31)、传动杆(32)和传动螺纹座(33),所述传动杆(32)的上端螺纹固定有转动轮(31),所述传动杆(32)的下端焊接有传动螺纹座(33)。

4.根据权利要求1所述的一种用于链条炉排锅炉的煤斗结构,其特征在于:所述煤斗框(1)内部设置有镶嵌板,且闸门(6)通过镶嵌板安装在煤斗框(1)内部。

5.根据权利要求1所述的一种用于链条炉排锅炉的煤斗结构,其特征在于:所述固定座(24)焊接在转动轮(31)上,通过转杆(22)贯穿在固定座(24)上转动带动转动轮(31)进行传动工作。

6.根据权利要求2所述的一种用于链条炉排锅炉的煤斗结构,其特征在于:所述齿轮组(84)贯穿煤斗框(1)到内部安装,所述传动齿板(83)共设置有两个,且两个传动齿板(83)焊接在闸门(6)的左右端。

7.根据权利要求3所述的一种用于链条炉排锅炉的煤斗结构,其特征在于:所述传动螺纹座(33)表面设置有螺纹,通过螺纹与传动装置(8)咬合进行传动工作。

8.根据权利要求1所述的一种用于链条炉排锅炉的煤斗结构,其特征在于:所述固定直角板(4)设置有两个,且两个所述固定直角板(4)用于与将煤斗框(1)螺栓固定在链条炉排锅炉上。
