专利号: 2020205994300
申请人: 河南万基铝业股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

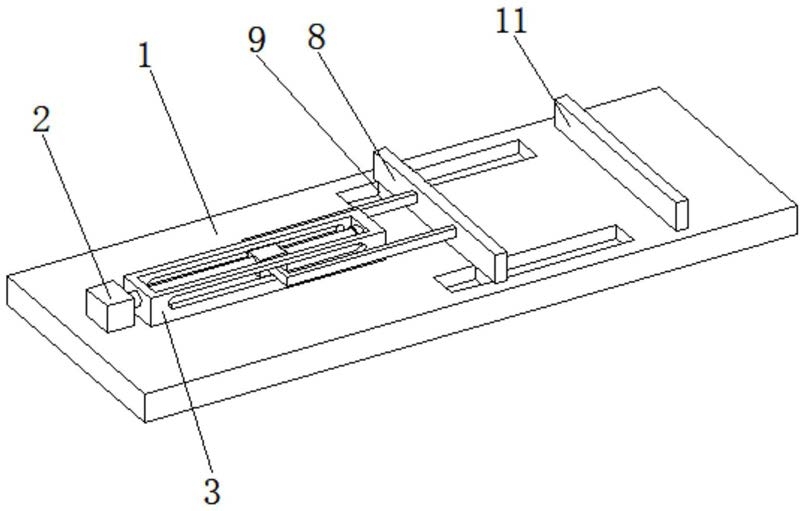

1.一种铝材夹持装置,包括安装板(1),其特征在于:所述安装板(1)的上表面左端设有电机(2),电机(2)的右侧设有调节箱(3),调节箱(3)的上端开有敞口,调节箱(3)内设有转轴(4),转轴(4)与电机(2)的输出端连接,转轴(4)的外侧面螺纹连接有移动块(5),调节箱(3)的前侧面设有条形孔(12),移动块(5)的前侧面固定有推杆(6),推杆(6)穿过条形孔(12)与设置在调节箱(3)右侧的移动夹板(8)固定连接,移动夹板(8)滑动连接在安装板(1)的上表面,移动夹板(8)的右侧设有固定夹板(11),电机(2)的输入端与外部控制开关的输出端电连接。

2.根据权利要求1所述的一种铝材夹持装置,其特征在于:所述推杆(6)的数量为两个,两个推杆(6)对称固定在移动块(5)的前后两端。

3.根据权利要求1或2所述的一种铝材夹持装置,其特征在于:所述推杆(6)与移动块(5)之间通过焊接方式固定连接。

4.根据权利要求1所述的一种铝材夹持装置,其特征在于:所述转轴(4)的右端通过滚子轴承(7)与调节箱(3)内侧壁转动连接。

5.根据权利要求1所述的一种铝材夹持装置,其特征在于:所述安装板(1)的上表面前后两端设置有滑槽(10),移动夹板(8)的下表面前后两端设置有滑块(9),所述滑块(9)滑动连接在滑槽(10)内且移动夹板(8)的下表面与安装板(1)上表面相贴合。

6.根据权利要求1所述的一种铝材夹持装置,其特征在于:所述移动夹板(8)和固定夹板(11)的外侧面均覆盖有橡胶。
