专利号: 2020205999696
申请人: 洛阳万基新型墙材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2023-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

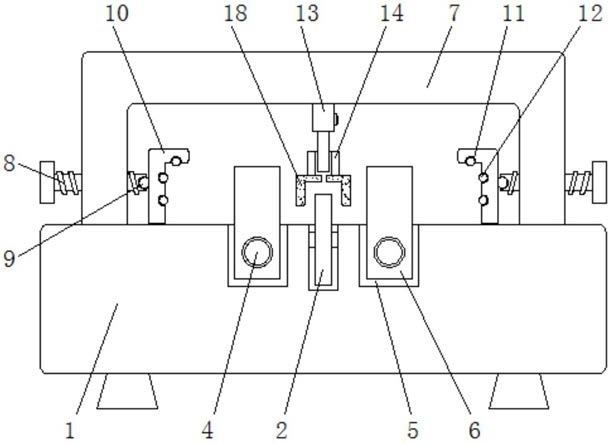

1.一种加气砖切割机,包括工作台(1)、切割刀(2)和电机(3),其特征在于:所述工作台(1)上固定有切割刀(2),且工作台(1)内嵌入式安装有电机(3),所述电机(3)的输出端连接有螺杆(4),且螺杆(4)轴连接于活动槽(5)内,并且活动槽(5)开设于工作台(1)的上端,所述螺杆(4)上螺纹套设有推板(6),且推板(6)的顶部位于工作台(1)的上端,所述工作台(1)的顶部螺栓固定有支架(7),且支架(7)的外侧螺纹连接有调节杆(8),所述调节杆(8)的一端通过万向球连接件(9)连接有夹板(10),且夹板(10)位于支架(7)的内侧,所述夹板(10)的内壁上开设有导槽(11),且导槽(11)内放置有导球(12),所述支架(7)顶部的内侧焊接有伸缩杆(13),且伸缩杆(13)底部的外侧套设有固定环(14),所述固定环(14)的底部粘接有挡罩(18),且挡罩(18)位于切割刀(2)的外侧。

2.根据权利要求1所述的一种加气砖切割机,其特征在于:所述推板(6)与活动槽(5)之间滑动连接,且推板(6)的外侧与活动槽(5)的内壁之间相互贴合。

3.根据权利要求1所述的一种加气砖切割机,其特征在于:所述导球(12)与导槽(11)之间转动连接,且导槽(11)等间距分布于夹板(10)上,并且夹板(10)的截面为“L”字型结构,同时夹板(10)的底部与工作台(1)的顶部之间相互贴合。

4.根据权利要求1所述的一种加气砖切割机,其特征在于:所述固定环(14)的内壁上粘接有定位杆(15),且定位杆(15)位于定位槽(16)内,并且定位槽(16)开设于伸缩杆(13)的外侧,所述固定环(14)与伸缩杆(13)之间固定有螺丝钉(17)。

5.根据权利要求4所述的一种加气砖切割机,其特征在于:所述定位杆(15)与定位槽(16)之间相互卡合,且定位杆(15)与固定环(14)之间相互垂直。

6.根据权利要求1所述的一种加气砖切割机,其特征在于:所述挡罩(18)的截面为半圆形结构设计,且挡罩(18)的直径大于切割刀(2)的直径,并且挡罩(18)关于切割刀(2)的中心轴线对称设置有2个。
