专利号: 2020206000523
申请人: 洛阳万基铝加工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 铸造;粉末冶金
更新日期:2023-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

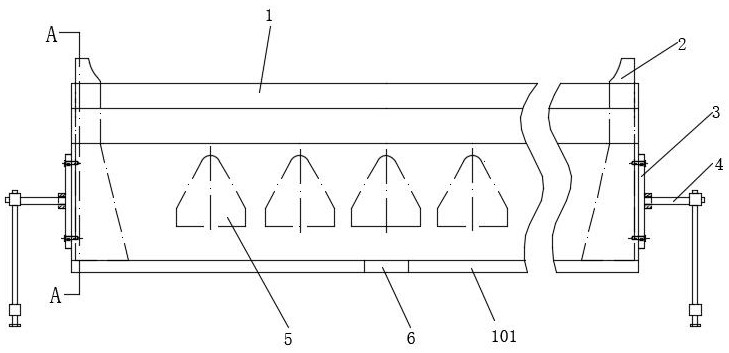

1.一种可以调节铸轧板宽窄的铸轧机铸嘴结构,包括铸嘴主体(1),其特征在于:所述铸嘴主体(1)包括相对设置且结构一致的嘴片一(102)和嘴片二(103)、连接嘴片一(102)和嘴片二(103)的档条(101)、以及相对装配于嘴片一(102)和嘴片二(103)内部两侧的两组预制耳子(2),且嘴片一(102)、嘴片二(103)、档条(101)以及两组预制耳子(2)围成铸嘴内腔(8);所述档条(101)上开设有与铸嘴内腔(8)连通的熔体入口(6),所述铸嘴主体(1)相对熔体入口(6)的一侧开口为熔体出口(7);每一组所述预制耳子(2)均与铸嘴内腔(8)滑动配合,每一组所述预制耳子(2)远离铸嘴内腔(8)的一侧均安装有压板(3),压板(3)远离铸嘴内腔(8)的一侧设有能够推动压板(3)以及预制耳子(2)在铸嘴内腔(8)内移动的传动机构(4)。

2.根据权利要求1所述的一种可以调节铸轧板宽窄的铸轧机铸嘴结构,其特征在于:每一组所述预制耳子(2)均包括与铸嘴内腔(8)适配的挡板部(203),挡板部(203)的一端固定连接有伸出熔体出口(7)的尖部(201)。

3.根据权利要求2所述的一种可以调节铸轧板宽窄的铸轧机铸嘴结构,其特征在于:所述压板(3)的宽度小于与其相连的挡板部(203)部位的宽度。

4.根据权利要求1所述的一种可以调节铸轧板宽窄的铸轧机铸嘴结构,其特征在于:所述压板(3)与预制耳子(2)通过螺栓连接,压板(3)上设有与螺栓适配的螺纹通孔,预制耳子(2)上设有与螺栓适配的螺纹盲孔(202)。

5.根据权利要求1所述的一种可以调节铸轧板宽窄的铸轧机铸嘴结构,其特征在于:所述传动机构(4)包括传动杆,传动杆的一端与压板(3)侧面的连接部(301)螺纹配合,传动杆的另一端设有推杆。

6.根据权利要求1所述的一种可以调节铸轧板宽窄的铸轧机铸嘴结构,其特征在于:所述铸嘴内腔(8)内间隔均布有多组分流块(5),分流块(5)呈三角形,且分流块(5)的尖部圆弧过渡并朝向熔体出口(7)。
