专利号: 2020206113362
申请人: 南京星北智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

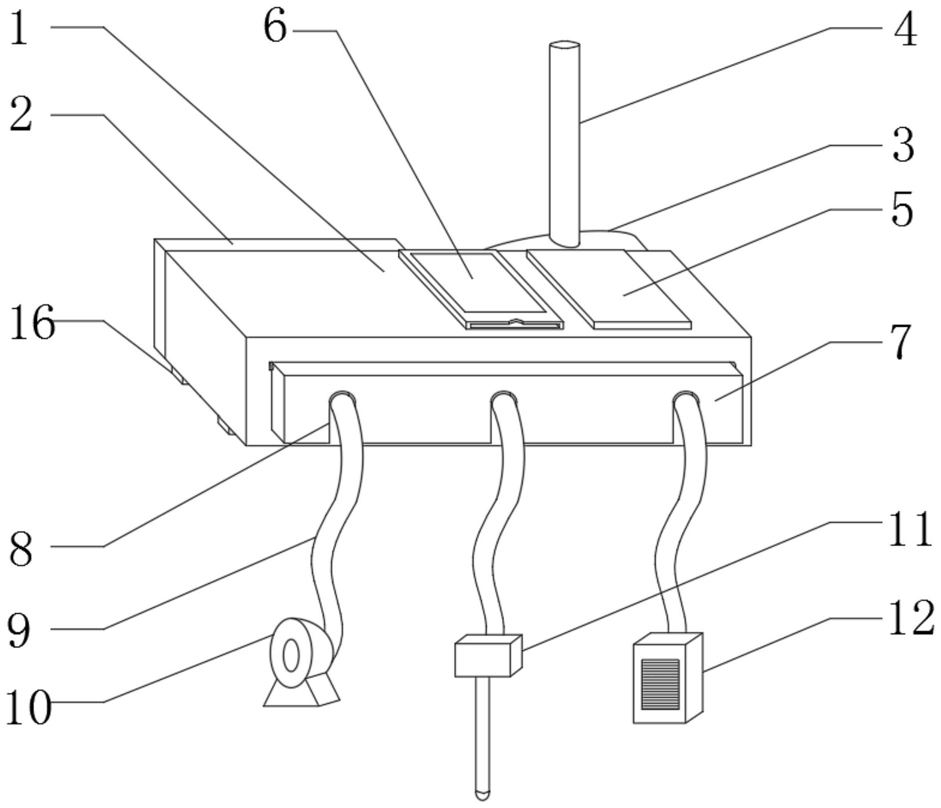

1.生态环境数据综合采集仪,包括机体(1)和设置在机体(1)上端的地理定位模块(5),所述机体(1)内安装电源(2)、通讯模块(3)、通讯收发装置(4)、中央处理器(14)和存储器(15),其特征在于:所述机体(1)的下端外表面两侧均设置有安装块(16),且安装块(16)的一端通过螺丝(18)固定在机体(1)的下端外表面,所述安装块(16)的另一端开设有螺纹孔(17),所述机体(1)的前端外表面活动连接有翻盖(7),且翻盖(7)的前端外表面开设有多个等距离放置的槽口(8),各槽口(8)内穿过数据传输线(9),且数据传输线(9)的一端固定连接有数据接头(13),所述数据接头(13)插接在机体(1)的前端外表面中间位置开设的数据接口(22)中,所述翻盖(7)的后端外表面的两侧均嵌有强磁体(21),所述机体(1)的前端外表面对应强磁体(21)的位置嵌有磁性元件(20)。

2.根据权利要求1所述的生态环境数据综合采集仪,其特征在于:所述数据接头(13)的最大截面直径大于槽口(8)的宽度,所述数据传输线(9)的截面直径小于槽口(8)的宽度,所述数据接头(13)的长度等于槽口(8)到机体(1)的距离。

3.根据权利要求1所述的生态环境数据综合采集仪,其特征在于:所述机体(1)上还设有卡片盒(6),且卡片盒(6)的上端外表面嵌有透明亚克力板(61),所述卡片盒(6)的前端外表面开设有矩形槽(62),且矩形槽(62)的开口上端开设有扣槽(63)。

4.根据权利要求1所述的生态环境数据综合采集仪,其特征在于:所述各数据传输线(9)另一端分别连接摄像头(10)、水质监测传感器(11)或空气监测传感器(12)中的一种。

5.根据权利要求1所述的生态环境数据综合采集仪,其特征在于:所述翻盖(7)的两侧均设置与机体(1)固定连接的旋转座(24),且翻盖(7)与旋转座(24)之间设置有连接件(23)。

6.根据权利要求5所述的生态环境数据综合采集仪,其特征在于:所述连接件(23)的一端与翻盖(7)固定连接,且连接件(23)的另一端位于旋转座(24)内部开设的旋转槽(19)中,所述旋转槽(19)与连接件(23)之间过盈接触。

7.根据权利要求1所述的生态环境数据综合采集仪,其特征在于:所述通讯收发装置(4)固定连接在通讯模块(3)的上端,所述电源(2)为具有后背存储电源的在线电源装置。
